الكشف عن المعادن السطحية وتنظيفها
بالنسبة لمصنعي أجهزة SiC، فإن التحكم في المعدن السطحي هو الفرق بين الإنتاجية العالية والفشل الميداني. مع تزايد تكامل خطوط تصنيع كربيد السيليكون مع العمليات القائمة على السيليكون، أصبحت قضية حرجة - تلوث المعادن السطحية - ذات صلة بنفس القدر. حتى الكميات الضئيلة من العناصر المعدنية (Na، K، Fe، Cu، Ni، Cr) ذات الكثافة المساحية المنخفضة التي تصل إلى 10⁸ سم⁻² يمكن أن تؤدي إلى عيوب عميقة المستوى، وزيادة تيار التسرب العكسي، وتقليل جهد الانهيار، والتسبب في تحولات جهد العتبة.
تستعرض هذه المقالة مصادر التلوث، وتقدم بروتوكولات كشف ICP-MS موحدة، وتقارن RCA التقليدي مع نهج التنظيف الحفاز الخالي من الفلورايد، وتوفر المواصفات الكاملة لرقائق 4H-SiC مقاس 6 بوصات التي تلبي عتبة التحكم الصارمة التي تقل عن 5×10¹⁰ سم⁻² في الصناعة.
1. مصادر التلوث المعدني السطحي وتأثير الجهاز
إن فهم أصول التلوث هو الخطوة الأولى. تنشأ الشوائب المعدنية من:
- نمو الكريستال:المعادن المتبقية المتطايرة (Fe، Ni، Cr، Al) من بوتقات الجرافيت والعزل.
- الرقاقة والتلميع:بقايا من ملاط CMP والجسيمات الكاشطة.
- التعرض البيئي:الجسيمات المحمولة جواً واتصالات أداة المناولة.
من منظور فيزياء أشباه الموصلات، تقدم المعادن الانتقالية (Fe، Cu، Ni، Cr) مراكز إعادة التركيب عميقة المستوى، مما يؤدي إلى تقصير عمر حامل الأقلية وتقليل قوة الانهيار. تتراكم المعادن القلوية (Na، K) في السطوح البينية، مما يسبب عدم استقرار جهد العتبة. عتبة التحكم المقبولة في الصناعة هي ≥5×10¹⁰ ذرة/سم² - وهو المعيار الذي تتحقق منه PAM-XIAMEN بدقة لكل دفعة إنتاج. خذ المواصفات النموذجية - الرقائق المصقولة من النوع n 4H-SiC مقاس 6 بوصة على سبيل المثال:
| معلمة | رقاقة SiC مصقولة مقاس 6 بوصة | ||
| درجة | درجة الإنتاج | درجة البحث | الصف الوهمي |
| قطر | 150.0 ± 0.2 ملم | ||
| سماكة | 350 ± 25 ميكرومتر | ||
| متعدد الأنواع | 4H | ||
| خارج التوجه | 4°±0.15° باتجاه <11-20> | ||
| التوجه المسطح الأساسي | [1-100] ± 5° | ||
| نوع الموصلية | النوع n (مخدر بالنيتروجين) | ||
| المقاومة النوعية | 0.015 – 0.025Ω·سم | ||
| الطول المسطح الأساسي | 47.5 ± 1.5 ملم | 47.5 ± 1.5 ملم | 47.5 ± 1.0 ملم |
| شقة ثانوية | لا شيء | لا شيء | لا شيء |
| LTV (5 × 5 مم²) | ≥3μm | ≥5μm | ≤10 ميكرومتر |
| TTV | ≥5μm | ≤10 ميكرومتر | ≤15 ميكرومتر |
| قوس | -25 ~ 25 ميكرومتر | -35 ~ 35 ميكرومتر | -45 ~ 45 ميكرومتر |
| اعوجاج | ≤35 ميكرومتر | ≤45μm | ≤55μm |
| خشونة Si‑CMP (5×5 ميكرومتر²) | Ra≤0.2 نانومتر | Ra≤0.2 نانومتر | غير محدد |
| كثافة الأنابيب الدقيقة | <0.2ea/سم² | <10ea/سم² | <15ea/سم² |
| محتوى الشوائب المعدنية | ≥5×10¹⁰ ذرة/سم² | ≥5×10¹⁰ ذرة/سم² | غير مطلوب |
| خلع المستوى القاعدي (BPD) | ≥1500ea/سم² | ≥2000ea/سم² | غير مطلوب |
| خلع المسمار الخيطي (TSD) | ≥300ea/سم² | ≥1000ea/سم² | غير مطلوب |
| الجسيمات (الحجم ≥ 2.0 ميكرومتر) | ≥60ea/رقاقة | غير مطلوب | غير مطلوب |
| خدوش | ≥5ea/رقاقة، الطول الإجمالي ≥ القطر | الطول الإجمالي ≥ 2 × القطر | غير مطلوب |
هل تحتاج إلى درجة معينة؟ يرجى تقديم أنموذج الاتصالأو إرسال بريد إلكتروني إلى[email protected]
2. معيار الكشف: بروتوكول ICP-MS لأسطح SiC
يتطلب القياس الدقيق حساسية عالية جدًا. يوفر قياس الطيف الكتلي للبلازما المقترنة حثيًا (ICP-MS) حدود اكتشاف لمستوى نانوجرام/لتر (≈10⁷–10⁸سم⁻² كثافة سطحية)، وتحليل متعدد العناصر، ونطاق ديناميكي يمتد من 10⁸ إلى 10¹²سم⁻².
الإعداد القياسي للعينة – الاستخلاص المباشر للقطيرات الحمضية (DADE):
(أ) يتم توزيع محلول مختلط (HNO₃، HF، H₂O₂) على سطح الرقاقة.
(ب) تُجرف القطرة عبر السطح بأكمله لمدة ≥15 ثانية لاستخراج الأيونات المعدنية.
(ج) يتم تحليل الحل المسترد عبر ICP-MS.
(د) يتم تحويل تركيز الكتلة إلى كثافة المساحة السطحية (ذرات/سم²).
تنطبق هذه الطريقة على ركائز SiC مقاس 100-200 مم، والرقائق المصقولة، ورقائق epi، مع تحديد ما يقرب من 20 عنصرًا (Na، Al، K، Ca، Ti، V، Cr، Mn، Fe، Co، Ni، Cu، Zn، Ag، W، Au، Hg).
في PAM-XIAMEN، يتم اختبار الرقائق المصقولة 4H-SiC لمحتوى العناصر المعدنية السطحية وفقًا للمعايير قبل الشحن، مما يضمن إمكانية التتبع الكامل والامتثال.
3. تطور عمليات التنظيف: من RCA إلى التنظيف الحفاز الخالي من الفلورايد
يوجه الكشف عملية التحسين. لإزالة التلوث المعدني السطحي، أثبتت طريقة تنظيف RCA الراسخة (التي تشتمل على SC-1 (NH₄OH/H₂O₂/H₂O) وSC-2 (HCl/H₂O₂/H₂O)، المكملة عادةً بغمس HF مخفف لتجريد الأكاسيد الكيميائية) فعاليتها بالنسبة للسيليكون. ومع ذلك، فإن نقلها المباشر إلى SiC يكشف عن تحديات جديدة.
3.1 الأضرار المحتملة من عملية RCA-HF على أسطح SiC
تشير التحليلات السطحية الحديثة إلى أن معالجة HF تؤدي إلى تعديلات كيميائية غير مرغوب فيها على SiC. يكتشف التحليل الطيفي للأشعة السينية الضوئية (XPS) تكوين روابط تساهمية C-F بين ذرات الفلور والكربون السطحية، وتؤكد حسابات نظرية الكثافة الوظيفية للمبادئ الأولى (DFT) أيضًا أن مثل هذا الترابط السطحي يضيق فجوة النطاق في المنطقة القريبة من السطح، مما يغير الخصائص الإلكترونية الجوهرية. وبالتالي، فإن عملية RCA التقليدية ليست خالية من الأضرار، وتأثيرها المحتمل على البنية الإلكترونية لسطح SiC يستدعي اهتمام الباحثين في الأجهزة.
3.2 التنظيف الحفاز الخالي من الفلورايد بثلاث خطوات
للتغلب على هذه القيود، كوبو وآخرون. طورت عملية تنظيف من ثلاث خطوات تحذف حمض الهيدروفلوريك تمامًا. ويكمن ابتكارها الأساسي في الاستخدام المتعمد لمجمع المعادن الانتقالية (مجمع النحاس) كوسيلة تحفيزية، مما يولد جذورًا تفاعلية تعمل على إزالة الجزيئات بكفاءة. الإجراء هو كما يلي:
- الخطوة 1: الغمر في محلول قلوي يحتوي على مركب النحاس وبيروكسيد الهيدروجين لإزالة الجزيئات وبقايا الشمع العضوي.
- الخطوة 2: الغمر في محلول قلوي قوي (pH 14) لإذابة الشوائب المعدنية.
- الخطوة 3: الغمر في محلول حمضي قوي (pH 1) لإزالة أي أيونات معدنية متبقية.
هذه العملية خالية تمامًا من التردد العالي وتتطلب ثلاث خطوات فقط (الشكل 1).
الشكل 1: مقارنة تخطيطية لتسلسل تنظيف RCA التقليدي وطريقة الخطوات الثلاث الخالية من الفلورايد
3.3 تقييم فعالية التنظيف وسلامة السطح

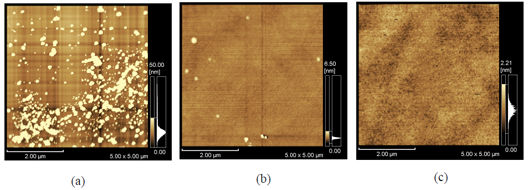

تُظهر تضاريس مجهر القوة الذرية (AFM) (الشكل 2) أنه بعد التنظيف ثلاثي الخطوات الخالي من الفلورايد، يصبح سطح SiC خاليًا من الجزيئات المتبقية، في حين أن السطح المنظف RCA لا يزال يظهر بعض الجزيئات. تنخفض زاوية التلامس مع الماء منزوع الأيونات من 70 درجة (قبل التنظيف) إلى 42 درجة بعد العملية الجديدة، مما يؤكد الإزالة الفعالة للملوثات العضوية الكارهة للماء.
الشكل 2: صور AFM لأسطح رقاقة SiC: (أ) كما تم استلامها؛ (ب) بعد تنظيف RCA؛ (ج) بعد التنظيف بثلاث خطوات خالي من الفلورايد

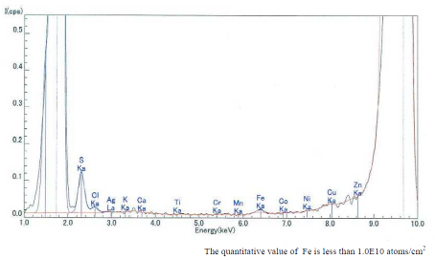

ويؤكد فحص جسيمات سطح Candela على رقائق SiC مقاس 3 بوصات انخفاضًا كبيرًا في أعداد الجسيمات. الأهم من ذلك، على الرغم من استخدام مركب النحاس في حمام التنظيف، فإن تحليل مضان الأشعة السينية الانعكاسي الكلي (TXRF) (الشكل 3) لا يكتشف أي بقايا نحاس أو معادن أخرى على السطح المنظف (الحديد أقل من 1.0×10¹⁰ ذرة/سم²)، مما يدل على أن الخطوات الحمضية/القاعدية القوية اللاحقة تزيل بشكل فعال أي أنواع معدنية تم إدخالها، وتتجنب التلوث الثانوي.
الشكل 3. طيف TXRF لسطح رقاقة SiC بعد التنظيف ثلاثي الخطوات الخالي من الفلورايد
يسلط نجاح هذه الطريقة الضوء على الدور الرئيسي لأنواع الأكسجين التفاعلية المولدة حافزًا في أكسدة الجسيمات وإزالتها، مع القضاء أيضًا على مخاطر السلامة والأضرار الكيميائية السطحية المرتبطة بـ HF. إنه يوفر مزيجًا من سلامة العمليات وكفاءة التنظيف والحفاظ على سلامة السطح.
بدءًا من الاكتشاف الدقيق للمعادن السطحية وحتى عمليات التنظيف غير الضارة، يتطور التحكم في جودة سطح رقاقة SiC نحو حساسية أعلى وأضرار أقل وممارسات أكثر مراعاة للبيئة. يوفر إنشاء معيار ICP-MS أداة موثوقة للبحث والتطوير في المواد ومراقبة الإنتاج، في حين أن نهج التنظيف الحفاز الخالي من الفلوريد يخفف من التأثير المحتمل على الخواص الكهربائية لـ SiC منذ البداية، مما يعد بإنتاجية محسنة للجهاز وموثوقية طويلة المدى.
سواء كنت بحاجة إلى رقائق SiC للبحث أو للتطبيقات الصناعية، يرجى الاتصال بنا عبر البريد الإلكتروني على[email protected] و [email protected].
مراجع:
- تي/كاساس 032-2023. طريقة اختبار محتوى العناصر المعدنية على سطح رقاقة كربيد السيليكون - قياس الطيف الكتلي للبلازما المقترنة حثيًا
- كوبو، إم، هيداكا، إم، كاجياما، إم، أوكانو، تي، وكوباياشي، إتش. (2012، يونيو). طريقة تنظيف جديدة لرقاقة SiC مع مركب معدني انتقالي. في منتدى علوم المواد (المجلد 717، الصفحات 877-880). منشورات عبر التكنولوجيا المحدودة.
