Efecto del tratamiento de nitruración sobre el crecimiento epitaxial de AlN +
PAM-XIAMEN puede cultivar plantillas de nitruro de aluminio (AlN) a base de zafiro. Para obtener más especificaciones, comuníquese con nuestro equipo de ventas en[email protected]
El material semiconductor AlN de banda prohibida ultra ancha desempeña un papel fundamental en dispositivos optoelectrónicos ultravioleta profundo y dispositivos electrónicos de alta potencia. Sin embargo, cuando AlN se cultiva epitaxialmente sobre sustratos heterogéneos como el zafiro, importantes desajustes térmicos y de red a menudo conducen a dislocaciones de roscado (TD) de alta densidad en la película delgada, lo que limita gravemente el rendimiento del dispositivo. Se ha demostrado que la nitruración, que expone el sustrato a una atmósfera que contiene nitrógeno para modificar la superficie antes del crecimiento, es un medio eficaz para mejorar la calidad cristalina de las capas epitaxiales de AlN.
1. Mecanismo del tratamiento con nitruración: formación de la capa de transición de AlON
La función principal del tratamiento de nitruración es formar una capa de transición de oxinitruro de aluminio (AlON) en la superficie del zafiro (Al₂O₃). Esta fina capa puede mejorar eficazmente la disposición atómica del posterior crecimiento epitaxial de AlN.
Como lo describen Yusop et al., durante el proceso de nitruración, el NH3 reacciona con la superficie de Al₂O₃ para formar una capa de AlON, que puede servir como plantilla para "corregir" la disposición de los átomos de AlN en ella, sentando las bases para un crecimiento epitaxial de baja densidad de dislocación. Los resultados del análisis XPS demuestran claramente la presencia de enlaces N-Al-O, lo que proporciona evidencia directa de la formación de capas de AlON. Este estudio sugiere además que la estabilidad de las capas de AlON está estrechamente relacionada con el tiempo de nitruración, y su estado óptimo corresponde a la densidad de dislocación de roscado (TDD) más baja.

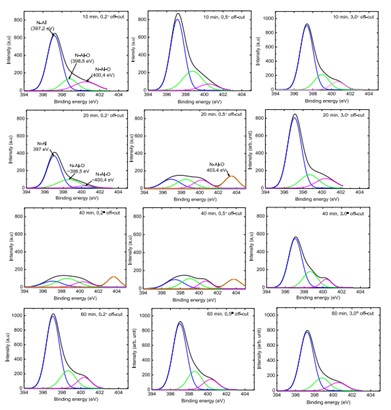

Fig. 1 Espectro XPS N1 de superficie de zafiro nitrurado
2. Control de los parámetros de nitridio sobre la calidad de los cristales de AlN
El efecto del tratamiento con nitrudio se controla principalmente mediante el tiempo y la temperatura de nitruración, que juntos determinan la calidad cristalina de la capa epitaxial de AlN. En términos de tiempo, existe una clara “ventana de optimización”: Yusop et al. descubrió que 20 minutos de nitruración pueden lograr la densidad de dislocación de penetración más baja (~ 10¹⁰cm⁻², Fig. 2c) en zafiro en un ángulo de 0,5°, mientras que exceder los 40 minutos dañará la capa de AlON, desencadenará un crecimiento de polaridad N y, en cambio, aumentará las dislocaciones.

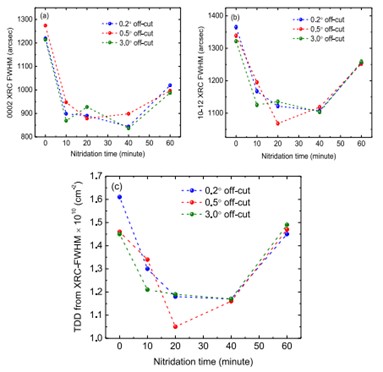

Fig. 2 Efecto del tiempo de nitruración y el ángulo de desviación del zafiro en AlN a través de la densidad de dislocación
En términos de temperatura, Zhang et al. descubrieron que la nitruración a baja temperatura (1050 °C) combinada con una capa amortiguadora de baja temperatura conduce al crecimiento de policristales de AlN (Fig. 3a), mientras que la nitruración a alta temperatura (1300 °C) combinada con una capa amortiguadora de alta temperatura puede preparar monocristales de AlN de alta calidad con una sola orientación. El ancho total de XRD a la mitad del máximo se reduce significativamente (Fig. 3d), lo que indica una mejora significativa en la integridad del cristal.

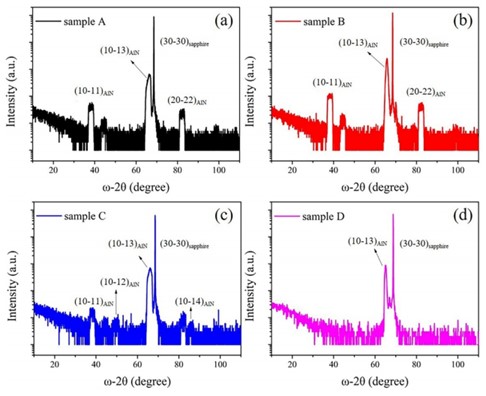

Fig. 3 Patrones de XRD de AlN semipolar a diferentes temperaturas de nitruración
3. Mejora de la morfología de la superficie y la tensión reticular mediante tratamiento de nitruración
La mejora de la calidad de los cristales de AlN mediante el tratamiento de nitruración se refleja en la mejora sinérgica de la morfología de la superficie y la tensión de la red. Para sustratos de zafiro fuera de ángulo, los escalones superficiales son propensos a formar escalones macroscópicos rugosos en epitaxia. Sin embargo, el estudio AFM de Yusop et al. demostraron que el tratamiento con nitruración puede reducir significativamente la rugosidad de la superficie de AlN, suprimir la formación de pasos macroscópicos, promover el crecimiento en capas bidimensionales y proporcionar una superficie plana para la posterior fabricación del dispositivo.

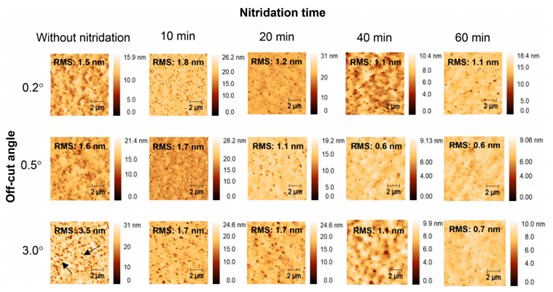

Fig. 4 Morfología del AFM de la superficie de la capa de AlN cultivada en diferentes condiciones
Mientras tanto, el análisis de espectroscopia Raman de Zhang et al. demostró que la película delgada de (10-13) AlN preparada mediante el proceso de nitruración a alta temperatura y capa amortiguadora tenía la posición del pico E₂ (alto) más cercana al estado libre de tensión, lo que demuestra que la optimización del proceso de nitruración puede liberar eficazmente la tensión de compresión, reducir la generación de grietas y defectos y, por lo tanto, mejorar la confiabilidad del dispositivo.
Fig. 5 Análisis de espectroscopia Raman de películas delgadas de AlN a diferentes temperaturas de nitruración y capa tampón
4. Universalidad y especificidad del tratamiento de nitruración en diferentes escenarios de aplicación
El tratamiento con nitruración también muestra buenos efectos en estructuras de sustrato complejas y su eficacia está influenciada por condiciones específicas. Sobre sustratos de zafiro estampados (PSS) cubiertos con SiO₂, Zhang et al. descubrieron que la nitruración adecuada (como 50 W/60 s) antes de pulverizar AlN puede mejorar significativamente la calidad de la capa de AlN. Las imágenes SEM muestran que después de la nitruración, AlN cubre la estructura gráfica de manera más uniforme y completa, creando condiciones favorables para el posterior crecimiento lateral epitaxial (ELOG) de GaN. ELOG es la clave para bloquear dislocaciones y mejorar el rendimiento del dispositivo. Además, existe un efecto sinérgico entre el efecto de nitruración y el ángulo de desviación del sustrato. Yusop et al. descubrieron que la nitruración en un sustrato con un ángulo de 0,5 ° tiene el mejor efecto para reducir la densidad de las dislocaciones pasantes, lo que indica que el proceso debe ajustarse de acuerdo con las características del sustrato para lograr las condiciones óptimas de formación para la capa de transición de AlON.
Fig. 6 Imágenes SEM de GaN/AlN cultivadas bajo diferentes condiciones de nitruración en PSS compuesto
El tratamiento con nitruración, como técnica clave de ingeniería de interfaz, puede optimizar simultáneamente la calidad del cristal, la planitud de la superficie y el estado de tensión de las capas epitaxiales de AlN mediante la formación de capas de AlON in situ. Las investigaciones han demostrado claramente que el tiempo de nitruración, la temperatura y el ángulo de desviación del sustrato constituyen juntos la ventana clave del proceso que determina la calidad final. En el futuro, una comprensión profunda de su mecanismo interno y un control preciso del proceso serán fundamentales para promover el desarrollo de dispositivos optoelectrónicos de AlN de alto rendimiento.
