Adaptación de la altura de la barrera Schottky (SBH) 4H-SiC con bombardeo de Ar+ +

PAM‑XIAMEN suministra obleas epitaxiales de alta calidad para la fabricación de diodos de barrera Schottky 4H‑SiC. Para soluciones epiwafer personalizadas, comuníquese con:[email protected]

En el desarrollo de dispositivos de potencia 4H-SiC, la modulación precisa de la altura de la barrera Schottky (SBH) es fundamental para optimizar parámetros clave del dispositivo, como el voltaje de encendido, la corriente de fuga y la velocidad de conmutación. Los enfoques tradicionales (reemplazar metales de contacto o variar las condiciones de deposición) a menudo sufren de una capacidad de ajuste limitada y una reproducibilidad deficiente de la interfaz. Para los grupos de I+D académicos e industriales, es muy deseable un método limpio, in situ y escalable en obleas para adaptar SBH sin una química húmeda compleja.

Estudios recientes han demostrado que el bombardeo con iones de argón (Ar⁺), realizado mediante la función de grabado por pulverización catódica inversa (ISE) disponible en los sistemas de pulverización catódica con magnetrones estándar, proporciona una técnica de ingeniería interfacial eficaz, controlable y compatible con el proceso. Este artículo resume los hallazgos clave de la investigación revisada por pares, centrándose en los mecanismos físicos, los resultados eléctricos y los beneficios prácticos que más importan a los investigadores.

1. Principio y ventajas del proceso del bombardeo con Ar⁺ sobre 4H-SiC

El pretratamiento de bombardeo con Ar⁺ se aplica antes de depositar el metal de contacto Schottky (por ejemplo, MoN). Ofrece varias ventajas que se alinean con las necesidades de los laboratorios de investigación:

• Limpieza y activación in situ– Elimina contaminantes de la superficie y capas de óxido nativo sin requerir pasos químicos húmedos separados (por ejemplo, inmersión en HF), lo que simplifica el flujo de fabricación y reduce los riesgos de contaminación.
• Procesamiento integrado al vacío– Tanto el pretratamiento como la deposición del metal se realizan secuencialmente en la misma cámara de vacío, minimizando la reoxidación o la recontaminación en la interfaz crítica.
• Control preciso de parámetros– Al ajustar la potencia del plasma (P_ISE), el tiempo de exposición (t_ISE) y la presión de la cámara, la energía y la dosis de los iones se pueden ajustar con precisión, lo que permite la ingeniería "bajo demanda" de los daños superficiales y la microestructura.
• Formación de una capa de interfaz estable.– El bombardeo crea una región modificada cerca de la superficie que exhibe una excelente estabilidad térmica durante el recocido posterior, lo que ofrece una mayor solidez del proceso en comparación con los frágiles métodos de monocapa orgánica.

Estas características hacen del bombardeo con Ar⁺ una herramienta atractiva para estudios fundamentales de contactos Schottky y para desarrollar procesos de dispositivos reproducibles.

2. Mecanismo de bombardeo de Ar⁺: estructura de interfaz y propiedades eléctricas

2.1 Evolución microestructural observada por HR-TEM

High‑Resolution Transmission Electron Microscopy (HR‑TEM) directly reveals the structural changes induced by bombardment. In untreated MoN/4H‑SiC samples, the interface is sharp and atomically abrupt, with the SiC substrate maintaining its perfect single‑crystal lattice. After Ar⁺ bombardment at higher power (e.g., 500 W), a continuous amorphous SiC layer of about 6 nm thickness forms at the interface. This amorphous interlayer becomes the key structural feature that governs the electrical behavior.

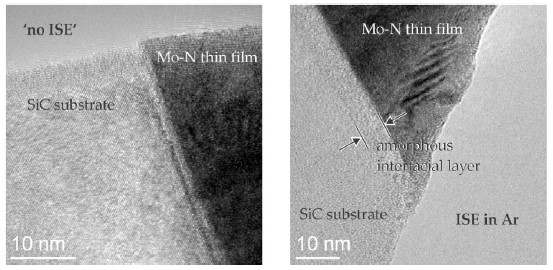

Fig. 1 Imágenes transversales HR-TEM que comparan las interfaces MoN/4H-SiC (a) sin y (b) con pretratamiento de bombardeo con Ar⁺

2.2 Sintonización continua y de amplio rango de SBH

Una caracterización eléctrica exhaustiva (mediciones I-V dependientes de la temperatura) confirma que variar la potencia del ISE permite un ajuste amplio y continuo del SBH.

• Schneider et al. demonstrated tunability in the range of 0.66 eV to 0.96 eV.
• Pfusterschmied et al. reported that the SBH of untreated devices (P_ISE = 0 W) was ~1.0 eV. Increasing P_ISE to 50 W raised the SBH to a maximum of ~1.1 eV; further increasing the power to 300 W caused the SBH to decrease back to ~1.02 eV (see Fig. 2c).

Este comportamiento no monótono revela dos mecanismos competitivos que son de gran interés para los investigadores:

Régimen de poder	Efecto dominante	Resultado en SBH
Low‑power (< ~50 W)	Limpieza y alisado de superficies: eliminación de contaminantes y “parches” microscópicos de baja barrera	Aumento en SBH promedio
High‑power (> ~100 W)	Amorfización e introducción de defectos: la alta densidad de estados de interfaz conduce a la fijación del nivel de Fermi	Disminución de SBH

Esta capacidad de ajuste de modo dual permite a los investigadores seleccionar la condición de bombardeo óptima para el diseño de su dispositivo específico.

Fig. 2 Variation of SBH with Ar⁺ bombardment power: (a) Cheung method; (b) average over 300‑500 K vs. ISE power; (c) temperature‑dependent (50‑490 K) SBH curves

2.3 Influencia del tiempo de bombardeo

When the bombardment power is fixed (e.g., 300 W), extending the time from 0 to 420 s has a relatively minor effect on the SBH. This indicates that ion energy (power) , rather than simply the total dose, is the primary factor determining the amorphous layer thickness and defect density. Prolonged exposure mainly affects the etch rate of the material—a useful parameter for researchers optimizing surface preparation.

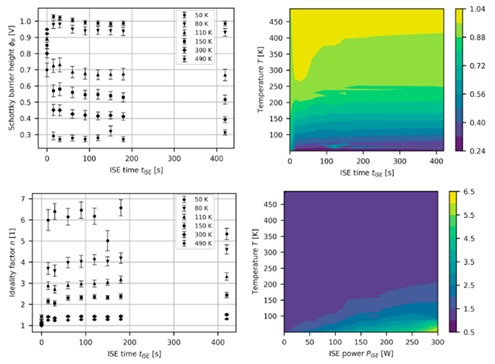

Fig. 3 Efecto del tiempo de bombardeo sobre SBH de diodos Schottky 4H-SiC

3. Mejora significativa de la uniformidad del rendimiento a nivel de oblea

Tanto para los estudios académicos como para el desarrollo preindustrial, la uniformidad en toda la oblea es tan importante como el rendimiento promedio del dispositivo. Pfusterschmied et al. evaluó el SBH en 17 puntos distribuidos en una oblea 4H-SiC de 4 pulgadas.

• Without ISE pretreatment: standard deviation (σ) of SBH = 0.019 V.
• With Ar⁺ bombardment (P_ISE = 500 W): standard deviation (σ) reduced to 0.007 V – an improvement of ~2.7× in uniformity.

Esta marcada mejora se atribuye a la formación de una capa interfacial amorfa uniforme en toda la oblea. Esta capa "suaviza" eficazmente las faltas de homogeneidad microscópicas, la contaminación local o los defectos cristalinos inherentes al sustrato tal como se recibió, lo que hace que las características finales del contacto Schottky sean menos sensibles a las variaciones de calidad del sustrato.

Fig. 4 Mapas de distribución de SBH en una oblea de 4H‑SiC de 4 pulgadas: (a) sin tratar; (b) con pretratamiento de bombardeo con Ar⁺

Ya sea que necesite obleas epitaxiales de 4H-SiC para investigación o aplicaciones industriales, contáctenos por correo electrónico a[email protected]y[email protected].
