650 V GAN FETS Chip per carica rapida
Pam-Xiamen offre chip a 650 V Gan Fets per una carica rapida. Nel mercato attuale,Gallio Nitruro di ricarica rapidaUtilizzare principalmente il chip GAN a 650 V (GAN FET) come interruttori di alimentazione e le caratteristiche ad alta frequenza del nitruro di gallio vengono utilizzate per rendere prodotti di ricarica rapida terminale di dimensioni più piccole e maggiore efficienza.
I FET PAM65D150DNBI-TS Serie 650V, Nitruro di gallio da 150 MΩ (GAN) sono dispositivi normalmente on. Pam-Xiamen Gan Chip offre una migliore efficienza attraverso una carica di gate più bassa, velocità di commutazione più rapide e una ricarica di recupero inversa più piccole, offrendo vantaggi significativi rispetto ai tradizionali dispositivi di silicio (SI). Pam-Xiamen è uno dei produttori di chip GAN all'avanguardia con innovazione di livello mondiale.
1. Parametri di chip 650V GAN FETS
| Simbolo | Parametro | Valore limite | Unità |
| RθJC | Giunzione al caso | 1.3 | °C /W |
1.1 Assoluto Massimo Valori nominali di 650 V GaN FETS CHIP (TC = 25 ° C se non diversamente indicato)
| Simbolo | Parametro | Valore limite | Unità | |
| VDSS | Scaricare la tensione di alimentazione | 650 | V | |
| VDSS | Porta alla tensione di origine | 25~+2 | ||
| ID | Corrente di scarico continuo @tc = 25 ° C | 15 | UN | |
| Corrente di scarico continuo @tc = 100 ° C | 10 | |||
| IDM | Corrente di assorbimento degli impulsi | 65 | UN | |
| PD | Dissipazione della potenza massima @ TC = 25 ° C | 65 | W | |
| TC | Temperatura di esercizio | Caso | 55~150 | ° C |
| TJ | Giunzione | 55~175 | ° C | |
| TS | Temperatura di conservazione | 55~150 | ° C | |

SuperioreParte inferiore
1.2 Parametri elettrici di 650VGaN patata frittaset (TJ = 25 ° C se non diversamente indicato)
| Simbolo | Parametro | Min | Typ | Max | Unità | Condizioni di prova |
| Caratteristiche del dispositivo in avanti | ||||||
| V(BL)DSs | Tensione drain-source | — | 650 | — | v | Vcs=-25V |
| Vasto) | Tensione di soglia del gate | — | -18 | — | v | VD=Vas,ID=luA |
| RDS(attivo) | Resistenza on-source | — | 150 | 180 | mQ | Vcs=OV,ID-10A |
| — | — | — | VG=OV, ID-10A,TJ=150'C | |||
| lDss | Perdita dallo scarico alla sorgente corrente |
— | — | 3 | uA | VD=650 V,VG=-25 V |
| — | — | 30 | VD=400 V,VG=-25 V, T=150'c |
|||
| ragazza | Avanti dal gate alla sorgente corrente di dispersione |
— | 3.7 | 100 | n / A | VGs=2V |
| Inversione gate-source corrente di dispersione |
— | -3.5 | -100 | VGS=-25V | ||
| CIss | Capacità di ingresso | — | 650 | — | pF | vGs=-25V,VDS=300V,f=1MHz |
| Coss | Capacità di uscita | — | 40 | — | ||
| CRSS | Capacità inversa | — | 10 | — | ||
| QG | Addebito totale al cancello | — | 9 | — | nC | VDS=200V,VGS=-25V a ov, ID=10A |
| QGS | Addebito gate-source | — | 2 | — | ||
| QGD | Tassa di scarico del gate | — | 7 | — | ||
| tn | Tempo di recupero inverso | — | 4 | — | ns | Is=da 0 A a 11 A,VDD=400V di/dt=1000A/uS |
| Q. | Carica di recupero inverso | — | 17 | — | nC | — |
| TIX (attivo) | Ritardo all'accensione | — | 0.5 | — | — | VDs=200VVG=-25V a ov, ID=10A |
| tR | Ora di alzarsi | — | 9 | — | ||
| tD(spento) | Ritardo di spegnimento | — | 0.5 | — | ||
| tF | Tempo di caduta | — | 10 | — | ||
| Caratteristiche del dispositivo inverso | ||||||
| VSD | Tensione inversa | — | 7 | — | v | VGS=-25V,Is=10A,Tc=25′ C |
1.3 Caratteristiche tipiche di 650V GANCaricabatterie Chip (TJ = 25 ° C se non diversamente indicato)

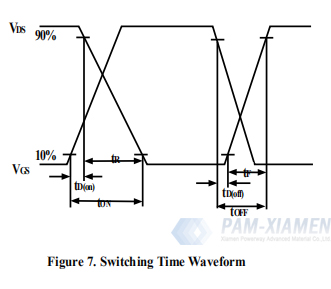

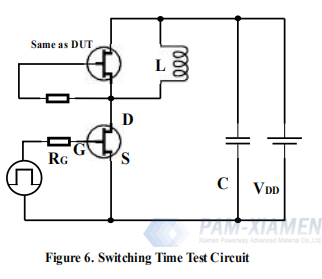

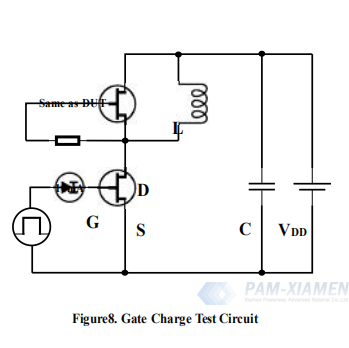

1.4 Circuito di prova e forme d'onda di 650 V GANPotenza patata fritta


1.5 DIMENSIONI IMBALLO da 650VChip GaN


| ARTICOLO | io.ow 1limitare (Mm) |
Centro (Mm) |
Superiore 1limitare (Mm) |
| UN | 0.80 | — | 1.00 |
| A1 | 0 | — | 0.05 |
| A2 | 0.15 | 0.25 | 0.35 |
| b | 0.9 | 1 | 1.1 |
| D | 7.9 | 8 | 8.1 |
| D1 | 6.9 | 7 | 7.1 |
| re2 | 0.4 | 0.5 | 0.6 |
| D3 | 7.1 | 7.2 | 7.3 |
| D4 | 0.3 | 0.4 | 0.5 |
| E | 7.9 | 8 | 8.1 |
| E1 | 0.3 | 0.4 | 0.5 |
| E2 | 4.25 | 4.35 | 4.45 |
| E3 | 2.65 | 2.75 | 2.85 |
| e | 1.9 | — | 2.1 |
| L | 0.4 | 0.5 | 0.6 |
2. Caratteristiche generali di 650V GANPotere FET
Facile da guidare: compatibile con driver di gate standard
Bassa conduzione e perdite di commutazione
QRR basso di 17NC: nessun diodo a ruota libera
necessario
ROHS conforme e privo di alogeni
3. Automotive di chip 650V GAN FETS
Caricabatterie veloce
Energia rinnovabile
Telecomunicazioni e datacom
Servomotori
Industriale
Settore automobilistico
4. Vantaggi del chip GaN da 650 V
Maggiore efficienza attraverso la commutazione rapida
Maggiore densità di potenza
Dimensione e peso ridotti del sistema
Come rappresentante della terza generazione di materiali a semiconduttore, quando il nitruro di gallio viene utilizzato in dispositivi di ricarica rapida, la potenza di uscita dei dispositivi di chip GAN è tre volte quella dei materiali tradizionali in caso delle stesse dimensioni. La tecnologia GAN FET sta ridefinendo lo standard per la ricarica rapida dei telefoni cellulari. L'industria dei semiconduttori di terza generazione sta anche inaugurando nuovi sviluppi a causa dell'applicazione del nitruro di gallio.
Per ulteriori informazioni, contattaci e -mail a[email protected]e[email protected]
