バルク 3C-SiC + の光電子特性の調査

3C-SiC ウェーハは、基礎研究、プロセス検証、その他の目的に利用できます。その他のパラメータについては、下記までお問い合わせください。[email protected].

立方晶炭化ケイ素 (3C-SiC) は、第 3 世代ワイドバンドギャップ半導体の重要なメンバーとして、高絶縁破壊電界、高熱伝導率、高飽和電子ドリフト速度などの優れた特性により、高温、高周​​波、高出力光電子デバイスの分野で大きな注目を集めています。一般的な六方晶系ポリタイプ (4H-、6H-SiC) と比較して、3C-SiC は立方対称の閃亜鉛鉱構造を持ちます。これにより、異方性から生じるデバイス設計の複雑さが回避されるだけでなく、電子移動度が高くなるという利点も得られます。

しかし、高品質のバルク単結晶材料の制御可能な合成は、かつてはその固有の特性を研究する際の大きなボトルネックでした。初期の研究は主に理論計算とエピタキシャル薄膜に依存していました。近年、結晶成長技術の進歩により、光電子特性の体系的な研究に適した、高品質で欠陥密度の低いバルク単結晶が得られるようになりました。これにより、3C-SiC のフォトルミネッセンス、キャリア輸送、欠陥物理学などの基本特性の詳細な調査が直接容易になりました。

1. 3C-SiCの電子構造

初期の理論研究により、3C-SiC のバンド構造の特徴が明らかになりました。セオドルら。は、第一原理と強結合モデルを組み合わせた方法を採用して、そのバンド構造、誘電関数、および屈折率を体系的に計算しました。結果は、3C-SiC が間接バンドギャップ半導体であり、価電子帯が Γ 点で最大となり、伝導帯が X 点で最小となり、理論上のバンドギャップが約 2.39eV であることを示しています。その誘電関数は、実験的に測定された反射率スペクトルで観察された特徴と一致して、低エネルギー領域 (5 ～ 10eV) で複数の臨界点を示します。これらの基礎研究は、光電子の挙動を理解するための理論的枠組みを提供します。

図1 3C-SiCの高対称点におけるエネルギー固有値（単位：eV）

2。 3C-SiCの光学特性

高品質の 3C-SiC バルク材料は、可視から近赤外のスペクトル領域で理論透過率が 44.6% ～ 67.3% の範囲にある優れた光学特性を示します。実験的に調製された透明なバルク材料は、800 ～ 1100nm の波長範囲で 55% を超える透過率を示し、理論上の限界に近づいています。光学性能は結晶配向と欠陥密度に密接に関係しており、<111> 配向が高く、欠陥密度が低いサンプルはより高い透過率を示します。

図 2 200 ～ 1100nm の波長範囲にわたるさまざまな全圧下で蒸着された 3C-SiC バルク材料の透過率曲線

特に、3C-SiC の固有欠陥 (空孔、格子間原子など) は、安定した単一光子エミッターとして機能します。彼らは、は、293〜373Kの温度範囲内で3C-SiCの酸素関連単一光子エミッターの蛍光特性を体系的に研究しました。その結果、蛍光寿命は約 1.5ns、発光スペクトルは 580 ～ 800nm をカバーし、高温でも良好な単一光子純度 (g²(0) < 0.5) と直線偏光特性 (偏光度 ~68%) が維持されることが示されました。これらの特性により、高温量子センシングやフォトニック量子チップへの応用が期待されています。

図 3 3C-SiC における単一光子エミッターの温度安定性の特性: (a) 室温 (293K)、323K、353K、および 373K での蛍光スペクトル。温度によってスペクトル形状が変化しないことを示します。 (b) 室温 (黄色の点) と 373 K (紫色の点) での蛍光強度と検出偏光角の比較。

図 4 3C-SiC の単一光子エミッターの光子統計と温度安定性: (a) 室温でパルスレーザー励起下で測定された 2 次自己相関関数 g²(τ)。 (b) 293 K ～ 373 K の温度範囲にわたるゼロ遅延相関値 g²(0) の変化曲線。右上の挿入図は、各温度での対応する信号対雑音比の変化を示しています。

3. 3C-SiCの電気輸送特性

電気的性能、特に電子移動度と外部磁場に対する応答は、半導体デバイスの速度と効率を評価する上で中心となります。 3C-SiC の場合、その電気伝達特性は独特の利点を示します。

3.1 フィールド依存の移動度とホットキャリア効果

非平衡統計演算子に基づく理論的研究は、n 型ドープ 3C-SiC の電子移動度が重大な場依存性を示すことを示しています。低電界 (<3kV/cm) では、キャリア輸送はオーム挙動を示し、移動度は一定のままです。電界強度が増加すると、キャリアが電界から得たエネルギーにより、実効「温度」が大幅に上昇します。ホットキャリア効果によりフォノン散乱が強化され、その結果移動度が低下します。この非線形伝送動作は、高電圧、高周波デバイスを設計する際に考慮する必要がある重要な物理的要因です。

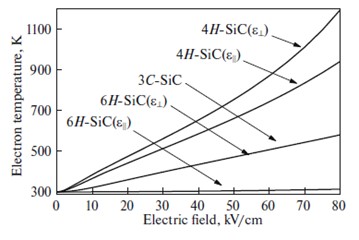

図5 電子非平衡温度(T)の変化_e^*) 定常状態条件下での n 型ドープ SiC ポリタイプの印加電界強度

3.2 六角ポリタイプとの比較と等方性の利点

六方晶系の 4H- および 6H-SiC ポリタイプと比較して、3C-SiC の電気的特性は、その立方体対称性により特徴的です。六方晶系ポリタイプの異方性結晶構造により、その電子有効質量と移動度は、c 軸に平行な方向と垂直な方向の間で大きく異なります。たとえば、6H-SiC の垂直移動度と平行移動度の比は 11.7 ～ 37.2 と高く、強い異方性を示しています。 4H-SiC の異方性は比較的弱く、その比率は約 1.18 ～ 1.38 です。対照的に、3C-SiC は立方晶系結晶であるため、本質的に等方性の電気特性を示します。これにより、デバイス設計が根本的に簡素化され、電流輸送経路の方向制約を考慮する必要がなくなりました。

移動度の絶対値に関して、理論計算によると、同じドーピング条件 (n = 10¹6 cm-3) の下で、異なるポリタイプおよび方向の電子移動度 (M) は次の順序に従うことが示されています: M(4H) (ε⊥)>M(4H) (ε∥)>M(3C)>M(6H) (ε⊥)>M(6H) (ε∥)。

3C-SiC の理論的な室温移動度値は、その最適方向 (⊥) では 4H-SiC の移動度よりも低いですが、その均一な等方性と低移動度の結晶学的方向がないことにより、大規模集積や多方向の電流経路設計において独自の総合的な利点がもたらされる可能性があります。

図 6 n 型 SiC ポリタイプの電子輸送特性の比較: (a) 電子ドリフト速度と電界強度。非線形特性と飽和特性を示します。 (b) 低電界オーム領域と高電界減衰領域を示す、さまざまなポリタイプの電子移動度対電場の曲線。 (c) 4H-SiC および 6H-SiC の電場による異方性移動度比 (M⊥/M∥) の変化。

4. 光電子物性における点欠陥の変調機構

点欠陥は 3C-SiC では避けられず、その光電子特性に二重の影響を及ぼします。張ら。第一原理法を使用して、6 種類の点欠陥 (空孔、アンチサイト、格子間欠陥) の形成エネルギーと、それらが電子構造および光学特性に及ぼす影響を計算しました。 C リッチ条件下では、欠陥形成エネルギーの順序は次のとおりです。 Si_int型>C_int型 > V_シ>シ_C > V_C >C_シ; Si が豊富な条件では、次数は Si になります。_int型>C_int型 > V_シ>シ_C>C_シ > V_C。 Cを除く_シアンチサイト欠陥、他のすべての欠陥はフェルミ準位近くの不純物エネルギーレベルを導入し、バンドギャップの閉鎖または金属挙動を引き起こします。

図 7 化学ポテンシャルによる六点欠陥の形成エネルギーの変化

図 8 (a) 炭素空孔 (V) のバンド構造_C) および (b) シリコン空孔 (V)_シ)、バンドギャップの閉鎖につながるフェルミ準位付近の不純物エネルギー準位の導入を示しています。

光学特性に関しては、空孔欠陥（V_C、V_シ）低エネルギー領域（赤外可視）における光伝導率、誘電機能、反射率、および消衰係数を大幅に向上させます。たとえば、V_C は静的誘電率を 7.16 から 55.98 に増加させ、静的屈折率を 2.68 から 7.48 に増加させます。これらの変化は、欠陥工学を通じて 3C-SiC の光電子応答を調整する可能性をもたらします。

図 9 点欠陥を含む系の光伝導率の比較: (a) 実数部、(b) 虚数部

図 10 点欠陥を含む系の誘電関数の比較: (a) 実数部、(b) 虚数部

図 11 点欠陥を含む系の (a) 吸収、(b) 反射率、(c) 消衰係数、および (d) 屈折率の比較

バルク単結晶 3C-SiC は、広いバンドギャップ、高い熱伝導率、等方性という利点を組み合わせて活用され、高温、高出力、フォトニック統合アプリケーション向けの有望な材料として浮上しています。単結晶成長技術の進歩により、基礎的な特性研究が可能になりました。光学の面では、その広帯域透明性と高温安定な単一光子放出により、光学窓と量子光源に新しいプラットフォームが提供されます。電気的には、三次対称性から生じる等方性によりデバイス設計が簡素化される一方、点欠陥工学により光電子性能を能動的に調整するための道が開かれます。

3C-SiC ウェーハが研究用または産業用アプリケーションのいずれに必要な場合でも、次のアドレスまで電子メールでお問い合わせください。[email protected] と [email protected].



参考文献：

1. Chaussende, D.、Mercier, F.、Boulle, A.、Conchon, F.、Soueidan, M.、Ferro, G.、… & Pons, M. (2008)。 3C-SiCバルク結晶成長の見通し。結晶成長ジャーナル、310(5)、976-981。
2. Cheng, H.、Yang, M.、Lai, Y.、Hu, M.、Li, Q.、Tu, R.、… & Zhang, L. (2018)。ハロゲン化物レーザーCVDによる透明な高配向性3C-SiCバルク。欧州セラミック協会ジャーナル、38(9)、3057-3063。
3. Theodorou, G.、Tsegas, G.、および Kaxiras, E. (1999)。 3C-SiC の電子的および光学的性質の理論。応用物理学ジャーナル、85(4)、2179-2184。
4. He, M.、Wang, Y.、Lin, J.、Cao, Y.、Wu, B.、および Wu, E. (2025 年 9 月)。 3C-SiC の単一光子エミッターの温度依存性蛍光特性。フォトニクス (Vol. 12、No. 9、p. 920)。 MDPI。
5. ロドリゲス、CG (2021)。バルク n ドープ SiC ポリタイプ 3 C-SiC、4 H-SiC、および 6 H-SiC の電子移動度: 比較。半導体、55(7)、625-632。
6. Zhang, Y.、Jiang, S.、Li, Y.、Chen, C.、Chen, Z.、および Wang, X. (2024)。 3C-SiC の電子構造と光学特性に対する点欠陥の影響。 AIP の進歩、14(5)。
