4H-炭化ケイ素 (4H-SiC) は高い Baliga 性能指数を備えており、パワー エレクトロニクス用の非常に有望な材料となっています。しかし、その広範な応用は、比較的低いキャリア移動度、特に正孔移動度によって制限されています。 Sun et al.が指摘しているように、(0001) 基板およびオフアクシス (0001) 基板上の 4H-SiC エピ層の正孔移動度は通常、室温で 100 cm2/(V・s) 未満であり、これが 4H-SiC から製造されたパワー エレクトロニクス デバイスの性能のボトルネックになります。デバイスの性能を最適化し、その応用範囲を広げるためには、4H-SiC の移動度を向上させる実用的な方法を見つけることが急務です。現在の研究は主に 2 つの経路に沿って進められています。1 つはひずみ工学または新しいドーピングを通じてバルク材料自体の輸送特性を改善することであり、もう 1 つは界面工学を通じて MOSFET のチャネル環境を最適化することです。この記事では、理論シミュレーションと実験的製造における最近の重要な進歩を統合して、4H-SiC の移動度を向上させるためのマルチパス戦略を体系的に解明します。

1. ひずみとバンドのエンジニアリング: バルクホール移動度の飛躍

バルク材料では、キャリアの移動度は主に格子振動 (フォノン) による散乱によって制限されます。 Sun らは、洗練されたモードレベルの第一原理計算により、低いホール移動度は主に重いホール (hh) バンドと軽いホール (lh) バンド間の強い音響フォノン支援散乱に起因することを発見しました。さらに重要なのは、彼らがひずみ工学によってこのボトルネックを克服する戦略を提案したことです。計算によれば、一軸圧縮歪みを加えると結晶場の分裂 (Δcf) の符号が逆転し、それによって価電子帯最大値付近のバンドの秩序が変化する可能性があることが示されています。具体的には、圧縮歪みが 0.52% を超えると、スプリットオフ (sh) バンドが hh バンドと lh バンドよりも高くなります。このバンド反転の利点は 2 つあります。1 つは、面外方向に沿った sh バンドの有効質量 (m_しー^∥= 0.21me) は hh および lh バンドよりも大幅に小さく、輸送に有利です。一方、hh バンドと lh バンドは下方にシフトするため、hh/lh バンド間の元々強いサブバンド間散乱は効果的に抑制されます。その結果、図1(d)に示すように、2%の一軸圧縮歪み下では、室温での4H-SiCの面外正孔移動度は99.7cm2/(V・s)から299.1cm2/(V・s)へと劇的に増加し、約200%向上します。この理論的発見は、4H-SiC における電子輸送の微視的なメカニズムを明らかにするだけでなく、他の六方晶系半導体における正孔移動度を高めるための新しい視点も提供します。

図 1 (a) -2% 歪み下での 4H-SiC のバンド構造の変化。 (b) +2% ひずみ下での 4H-SiC のバンド構造の進化。青い矢印はバンドのシフトを示します。電子エネルギーは価電子帯最大値 (VBM) に正規化されています。 (c) 歪みなし、-2% 歪み、および +2% 歪みのある 4H-SiC の価電子帯最大値の Γ 点における電子波動関数特性。 (d) 無歪み、-2% 歪み、および +2% 歪み条件下での 4H-SiC の温度依存の面外正孔移動度。

2. 新しいドーピング戦略: 硫黄ドーピングによる超高電子移動度の達成

Unlike strain engineering, which alters the band structure, doping engineering aims to optimize carrier concentration and scattering mechanisms by introducing specific impurity atoms. A research team at Kyoto University explored an alternative path by investigating the effect of sulfur (S) doping on the electron mobility of 4H-SiC. Sulfur acts as a double donor in SiC with a large ionization energy (340-520meV). Although this characteristic results in a low carrier concentration at room temperature, it also brings unexpected benefits. Experimental results show that at a sulfur concentration of 1×10¹⁸ cm⁻³, the S⁺ implanted layer achieved an electron mobility as high as 598 cm²/V·s, more than twice that of nitrogen-doped SiC (268 cm²/V·s) at the same doping concentration. The researchers attribute this significant enhancement to a substantial reduction in ionized impurity scattering. Due to the deep-level nature of sulfur, its ionization rate at room temperature is much lower than that of nitrogen, resulting in fewer charged impurity centers. Furthermore, when analyzing neutral impurity scattering, the researchers pointed out that sulfur, as a double donor, should be treated as a “helium atom” rather than a “hydrogen atom.” The neutral impurity scattering-limited mobility calculated using the helium atom model is significantly higher than that from the hydrogen atom model and aligns better with the experimental results. This finding suggests that by cleverly selecting dopant elements and leveraging their unique energy level structures, the strong scattering issues associated with traditional dopants can be effectively circumvented.

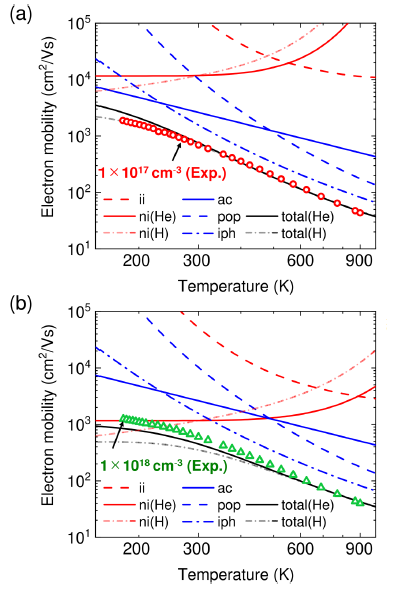

図2 硫黄濃度が(a)1×1017cm-3、(b)1×1018cm-3のSドープSiCについて実験的に得られた電子移動度(μe)と計算値の比較(△)。考慮される散乱プロセスには、イオン化不純物散乱 (ii)、水素原子モデル (H) またはヘリウム原子モデル (He) に基づく中性不純物散乱 (ni)、音響フォノン散乱 (ac)、極光学フォノン散乱 (pop)、およびフォノン支援間隔散乱 (iph) が含まれます。

3. インターフェイス エンジニアリング: MOSFET チャネル モビリティの最適化

実際の MOSFET デバイスでは、チャネルキャリア移動度はバルク材料によって制限されるだけでなく、半導体/誘電体界面によっても強く影響されます。 4H-SiC MOSFET の主な課題は、SiO2/SiC 界面の界面準位の密度が高いことであり、これによりチャネル移動度がバルク移動度よりも大幅に低くなります。この問題に対処するために、研究者はさまざまなインターフェイスパッシベーション技術を開発しました。
効果的な方法の 1 つは、水素を使用した不動態化です。 Idris と Horsfall による研究では、High-κ ゲート誘電体 Al2O3 の堆積前に 4H-SiC 表面にフォーミングガス (N2 中に 3% H2) アニールを実行すると、デバイスの性能が大幅に向上することが示されています。実験結果は、フォーミングガスアニーリングを受けたデバイスが 160 mV/dec という優れたサブスレッショルドスイングを示したのに対し、薄い界面酸化物を備えたコントロールデバイスは 500 mV/dec もの高いサブスレッショルドスイングを示したことを示しています。さらに重要なことは、処理されたデバイスのピーク電界効果移動度は 150 cm2/V・s に達し、これは薄い酸化物層を備えた従来のデバイスの 7 倍以上でした。研究者らは、これは水素原子がSi原子とC原子上のダングリングボンドを終結させ、界面準位密度（Dit）を約1×1012 cm-2eV-1から約3分の2に大幅に減少させ、それによってクーロン散乱が抑制され、チャネル移動度が向上したためであると考えている。

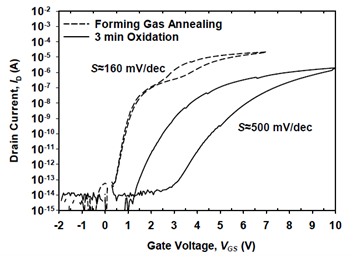

図3 チャネル長L=20μm、幅W=100μmのMOSFETの半対数ID-VG特性（VDS=100mV時）

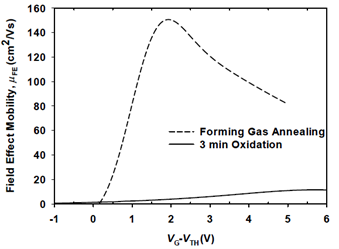

図 4 Al2O3 ゲート誘電体を備えた n チャネル 4H-SiC MOSFET (チャネル長 L=20μm、幅 W=100μm) の電界効果移動度。比較のために、薄い酸化物層を備えた MOSFET の電界効果移動度も示しています。

図5 室温におけるn型MOSキャパシタのC-ψ法を用いて抽出した界面準位密度Dit分布。 EC は伝導帯端、E は界面状態エネルギー、EC – E はバンドギャップ内のエネルギー位置または範囲を表します。

もう 1 つのより洗練された界面工学アプローチが Tachiki らによって提案され、H2 エッチング、SiO2 堆積、および界面窒化を含む 3 段階のプロセスを開発しました。この方法の核心は、SiC 自体の熱酸化を完全に回避し、それによってソースでの炭素関連欠陥の形成を減らすことにあります。実験結果によると、「H2 エッチング、CVD 堆積、N2 アニーリング」および「H2 エッチング、CVD 堆積、NO アニーリング」で処理したサンプルでは、​​界面準位密度 Dit が 4-6×101⁰cm-2eV-1 まで大幅に減少しました。同様に、デバイスのチャネル移動度は 80 ～ 85cm2/V・s に大幅に向上しました。特に、NO アニールを組み込んだデバイスは、エンハンスメント モード動作 (しきい値電圧 Vth=0.92V) を維持しながら高い移動度を達成し、N2 アニールのみに伴う負のしきい値電圧シフトの問題を克服し、優れたトレードオフを示しました。この研究は、低いDitが電界効果移動度の向上に直接つながることを強く証明しています。

図6 高周波(1MHz)-低周波法で抽出したDitエネルギー分布

図 7 ゲート電圧の関数としての製造された SiC MOSFET の電界効果移動度

要約すると、4H-SiC のキャリア移動度の向上は、バルク材料特性と界面品質の両方に対処する調整された取り組みを必要とする多次元の問題です。理論計算により、ひずみ工学によってバンド構造を操作し、面外正孔移動度を 200% 増加させる計り知れない可能性が実証されました。実験的には、深準位特性を持つ二重ドナーである硫黄のような型破りなドーパントを使用すると、イオン化不純物の散乱が大幅に弱まり、超高電子移動度を達成するための新たな道が開かれます。同時に、デバイスレベルでは、単純なフォーミングガスアニーリングまたは高度な 3 ステップの界面プロセスを通じて、パッシベーションまたは界面再構築によって界面準位密度を効果的に低減することで、MOSFET のバルク値に近い高いチャネル移動度が得られることが実証されています。これらの研究結果は単独ではなく、相互に関連しており、補完的です。将来的には、これらの戦略を有機的に組み合わせることで、たとえば、界面エンジニアリングによってチャネル環境が最適化された基板上のバルク移動度をさらに高めるためにひずみエンジニアリングを適用したり、硫黄ドープのドリフト層上に高品質の MOS 界面を構築したりするなど、4H-SiC デバイスの性能限界をさらに押し上げ、高温、高周​​波、高出力エレクトロニクスにおける幅広い応用を促進する可能性があります。

研究または産業用途で 4H-SiC エピタキシーが必要な場合は、次のアドレスまで電子メールでお問い合わせください。[email protected] と [email protected].



参考文献：

1. Sun, J.、Li, S.、Tong, Z.、Shao, C.、An, M.、Zhu, X.、… & Liu, X. (2024)。バンド間電子フォノン散乱を抑制することにより、4H 炭化ケイ素の正孔移動度が大幅に向上します。ナノレターズ、24(34)、10569-10576。
2. 金子正史・松岡拓也・木本哲也 (2024)硫黄を高濃度にドープした 4H-SiC の高い電子移動度。応用物理学ジャーナル、135(20)。
3. ミシガン州イドリス、A. ホースフォール (2022)。水素アニーリングによる 4H-SiC MOSFET の移動度の向上。クリスタル、12(8)、1111。
4. 立木和也、金子正人、木本哲也 (2021) H2 エッチング、SiO2 堆積、界面窒化の 3 段階プロセスによる 4H-SiC (0001) MOSFET の移動度の向上。応用物理エクスプレス、14(3)、031001。
