広いバンドギャップ (約 6.2 eV)、高い熱伝導率、高い絶縁破壊電界強度、強力な分極効果などの優れた特性を備えた窒化アルミニウム (AlN) は、深紫外光電子デバイスや高周波および高出力電子デバイスの製造に理想的な材料です。ヘテロ構造デバイスでは、極性は二次元電子ガス (2DEG) または二次元正孔ガス (2DHG) の形成、量子閉じ込め効果、耐電圧性能や周波数性能などのデバイス特性に直接影響します。たとえば、N 極性 AlN は高電子移動度トランジスタ (HEMT) の背面バリア層として機能し、降伏電圧と熱管理能力を向上させることができます。逆に、Al 極性 AlN は、p 型層のエンジニアリングとホールガスの誘導において独自の利点を提供します。したがって、AlN 極性の制御可能な成長を達成することは、デバイス アプリケーションを進歩させるための中核的な前提条件です。
1。AlN 極性制御の基本原理
AlN の極性は、初期成長界面での原子の積層順序によって決まります。 Si(111) 上では、Al 原子が最初に Si と共晶合金 (Al-Si 共晶) を形成し、界面での Al の終端が促進され、N 極性成長が引き起こされます。この共晶層が不純物によって消費または変調されると、Al 極への極性反転が発生する可能性があります。サファイア (0001) では、高温窒化により表面に窒化層が形成され、通常は N 極性の成長が促進されます。 V/III 比、温度、不純物の取り込みなどの成長中の要因により、極性の形成エネルギーが調整され、極性の選択または反転が可能になります。
2。 Si(111) 基板上の AlN の極性制御と結晶品質の最適化
ファンら。らは、プラズマ支援分子線エピタキシー (PA-MBE) によって、Si(111) 基板上に高品質の N 極性および Al 極性 AlN 薄膜の成長を達成しました。この研究は、連続的なAlオーバーフラックス条件(Al/Nフラックス比=1.2)下で、二乗平均平方根(RMS)表面粗さが0.30nm、XRD(002)および(102)ロッキングカーブの半値全幅(FWHM)値がそれぞれ475arcsecおよび1177arcsecのN極性AlNが得られることを示しています(サンプルC2)。極性は、水酸化テトラメチルアンモニウム (TMAH) を使用したウェット化学エッチングと、高角度環状暗視野走査透過型電子顕微鏡 (HAADF-STEM) によって検証されました。 TMAH は、N 極性 AlN を選択的にエッチングして六角錐を形成しますが、Al 極性表面は滑らかなままです。
図1 Si(111)上に成長させたAlN薄膜の比較
図2 Si(111)上に成長させたAlN薄膜の表面形態と極性の検証：（a、e）それぞれ連続成長（Al/N=1.2）およびMME成長（Al/N=1.3）条件下で成長させたAlN膜の断面SEM画像。 (b、f) 対応する 3×3μm² AFM 画像。 (c、g) 成長中の [1120] および [1100] 方向に沿った RHEED パターン。 （d、h）TMAHウェットエッチング前（上）と後（下）の成長したままのAlN膜の75°傾斜したSEM画像。
図 3 N 極性 AlN 薄膜の HAADF-STEM 原子構造特性評価：（a）N 極性 AlN 膜（サンプル C2）の明視野断面 TEM 画像。 (bd)AlN/Si界面(緑色のボックス)、膜の中央(赤色のボックス)、および上面(シアンのボックス)でそれぞれ撮影された原子分解能のHAADF-STEM画像。重ねられた原子モデルは、N 極性 AlN (Al 原子の下に位置する N 原子) の積層順序を示しています。
極性反転を実現するために、研究者らは金属磁束変調エピタキシー (MME) 戦略を採用しました。周期的な Al 磁束変調 (20 秒オン/10 秒オフ) を使用することにより、N 極性から Al 極性への完全な反転が約 50nm 以内に達成されました。 HAADF-STEM により、(2201) 面上に逆相境界 (APB) が形成され、その後消滅して、純粋な Al 極性表面が得られることが明らかになりました。得られたＡｌ極性ＡｌＮは、それぞれ１５０５および２３８０ａｒｃｓｅｃの（００２）ＦＷＨＭおよび２３８０ａｒｃｓｅｃの（１０２）ＦＷＨＭ、および１．４１ｎｍのＲＭＳ粗さを示した。ひずみ解析の結果、N 極性 AlN では比較的均一な引張ひずみ分布 (0.113% ～ 1.160%) が示されましたが、Al 極性 AlN では、極性反転プロセス中のひずみ緩和により、より広いひずみ範囲 (0.482% ～ 2.406%) が示されました。この研究は、Si 上でデバイスグレードの極性エンジニアリングを達成するための重要な道筋を提供します。
図4 MME成長によって誘発されたAl極性反転のHAADF-STEM分析：（a）Al極性AlN膜（サンプルC5）の暗視野断面画像。界面近くのAPBを示しています。 (b) Al 極性を確認する膜表面の原子分解能画像。 (c) 〜50nmの厚さ内でAPBが発生および消滅するプロセス。 (d) 界面から 60 nm の Al 極性領域。 （e）（2201）結晶面上にあるAPBを示す界面領域の原子画像。 (f – h) それぞれ APB の上、交差点、および下の領域の拡大画像。
3. サファイア基板上のN極性AlNの成長最適化と極性制御
サファイア上に滑らかなN極性AlNを成長させることは長い間困難でした。 Pampili と Pristovsek は、MOVPE によりビシナル サファイア基板上にサブナノメートル RMS 粗さの N 極性 AlN テンプレートを実現しました。この研究では、極性と表面形態を制御する重要な要素として V/III 比が特定されました。4° オフカット サファイアでは、ステップ フロー成長と六角形のヒロックの回避は、V/III 比が 2 未満の場合にのみ可能でした。最適化された成長ウィンドウは狭く、温度偏差が 20°C を超えると表面粗化が発生しました。さらに、窒化ステップでは、基板の損傷によって引き起こされる欠陥を最小限に抑えるために、継続時間 (15 秒) を厳密に制御する必要がありました。
図5 0.2°（上の列）および4°（下の列）オフカットサファイア基板上に成長させたAlNの表面形態に対するV/III比の影響
図 6 N 極性 AlN の表面形態に対する異なる成長温度の影響: (a) 1260°C、(b) 1280°C、(c) 1300°C
図 7 表面欠陥密度に対する窒化時間の影響：（a、b）150 秒、（c）15 秒
この研究では、成長速度がステップバンチング挙動に影響を与えることもわかりました。速度が 0.93μm/h 未満では滑らかな表面が維持できますが、速度が 1.4μm/h を超えると柱状成長に移行します。 V/III 比をアンモニア制限範囲 0.67 ～ 0.78 に微調整することで、完全に Al で覆われた表面を実現でき、RMS 粗さが 0.33 nm という高品質の N 極性 AlN が得られます。この研究は、サファイア上にN極性AlNを制御可能に作製するための詳細なプロセスウィンドウと機構の説明を提供します。
4. AlN横極性構造(LPS)の作製と応用の展望
谷川らMoVPEを介してパターン化されたAl極性AlNテンプレート上にN極性AlNを再成長させることにより、周期2μmのAlN横極性構造の作製に成功した。この研究では、Al 極性 AlN は高い V/III 比 (約 75) で成長できる一方、N 極性 AlN は成長に低い V/III 比 (約 5) を必要とすることがわかりました。さらに、炭素不純物濃度が高いと、極性反転層（AlON など）の形成が抑制され、N 極性の成長が安定化する可能性があります。
製造中に、反応性イオン エッチング (RIE) によって形成された傾斜した側壁により、再成長時にボイドが形成されます。 KOH ウェット エッチングによる処理により、側壁の垂直性が大幅に向上し、ボイドのない AlN LPS の製造に成功しました。側壁の垂直性と低い V/III 比の再成長条件が、高品質の極性界面を実現するための鍵でした。このタイプの LPS は、紫外波長範囲の準位相整合 (QPM) 第二高調波発生器の製造に使用でき、非線形光学デバイスにおける AlN アプリケーションの新しい道を開きます。
図8 KOHウェットエッチングによる側壁垂直性の向上

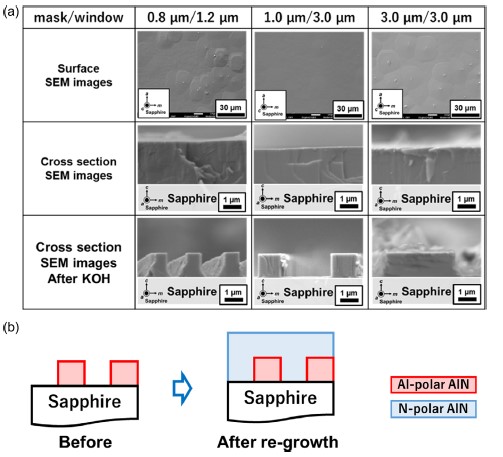

図9 AlN横極性構造の作製と検証：（a）垂直側壁を持つパターン化されたAl極性AlNテンプレート上でN極性AlNを再成長させた後に得られるボイドのないLPS。 (b) 成長メカニズムの模式図
極性制御は、AlN の機能化とデバイスへの応用の基礎です。 MME 戦略により、Si(111) 上での N 極性 AlN の制御可能な準備と高品質の成長が可能になります。サファイア上での滑らかな N 極性 AlN エピタキシーは、低い V/III 比、正確な温度制御、および短時間の窒化によって達成できます。横極性構造の作製に成功したことは、集積光学デバイスにおける極性エンジニアリングの可能性をさらに実証しています。
