窒化アルミニウム圧電デバイス: 材料特性、ドーピング最適化、およびマイクロ/ナノ加工技術 +
AlN テンプレートは、圧電デバイスの製造に利用できます。詳しい仕様については、当社の営業チームにお問い合わせください。[email protected]
With the rapid advancement of technologies such as 5G communication, the Internet of Things (IoT), and biomedical electronics, there is an increasing demand for piezoelectric materials and devices that offer high performance, small form factors, low power consumption, and compatibility with standard semiconductor processes. Aluminum Nitride (AlN) has emerged as one of the key materials to meet these requirements due to its excellent comprehensive properties—including high acoustic velocity, high electrical resistivity, good thermal stability, and compatibility with CMOS processes. However, the relatively low piezoelectric coefficient of pure AlN limits its performance in applications such as broadband filters, high-sensitivity sensors, and efficient energy harvesters. Furthermore, achieving high-precision and highly reliable micro/nano-fabrication of AlN thin films remains a core challenge for practical device implementation. In recent years, breakthrough progress has been made in enhancing the piezoelectric and ferroelectric properties of AlN through elemental doping, particularly with scandium (Sc). Nevertheless, this advancement also imposes new demands on subsequent patterning and manufacturing processes. Therefore, understanding the intrinsic connections and synergistic relationships among material property optimization (doping), key fabrication processes (etching), and expanded application areas is crucial for driving the comprehensive advancement of AlN technology.
1. 窒化アルミニウムの基本特性とドーピングの最適化
窒化アルミニウムは、非中心対称空間群に属する六方晶系ウルツ鉱構造で結晶化します。 c 軸に沿った自発分極を示し、圧電効果をもたらします。その典型的な格子パラメータは、a ≈ 3.110 Å および c ≈ 4.978 Å です。圧電特性に関しては、純粋な AlN は縦方向の圧電係数 d33 が約 5.5pC/N、弾性率 C33 が 3.67 × 10¹¹N/m² と高くなります。ただし、チタン酸ジルコン酸鉛（PZT）などの従来の圧電材料と比較すると、AlN は圧電応答が弱いため、特定の高感度センサーや広帯域フィルターへの用途が制限されます。
圧電性能を強化するには、ドーピングエンジニアリングが重要な戦略となっており、スカンジウム (Sc) ドーピングが最も顕著です。研究により、Al を Sc で部分的に置換して AlScN を形成すると、圧電効果が大幅に強化されることが示されています。 Sc ドーピング濃度が 40% に達すると、d33 は 20 ～ 25pC/N に増加する可能性があり、純粋な AlN と比較して約 4 ～ 5 倍の改善になります。図 1 は、Sc ドーピング濃度の増加に伴う d33 の顕著な上昇傾向を示しています。さらに、ドーピングは弾性率の低下と誘電率の増加につながり、電気機械結合係数 K² の向上に寄与します。これはフィルターの帯域幅を広げるために重要です。

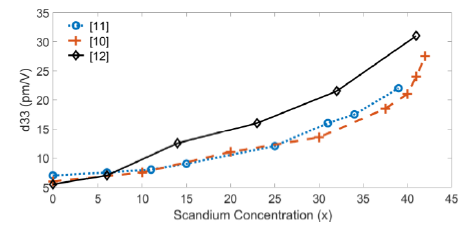

図 1 研究から得られた d33 と Sc ドーピング濃度の関係
ドーピングは圧電特性を高めるだけでなく、強誘電性も導入します。 Sc ドーピング濃度が約 27% を超えると、AlScN の抗電界は絶縁破壊電界を下回って減少し、強誘電体スイッチング特性を示します。その残留分極は 80 ～ 115μC/cm2 に達する可能性があり、HfO2 などの従来の強誘電体材料よりも大幅に高く、高密度強誘電体メモリデバイスの開発に新たな道を提供します。
2. 窒化アルミニウムのマイクロ/ナノ加工: ウェットおよびドライエッチング技術
高性能のAlN系デバイスを実現するには、高精度のパターニングが不可欠です。 AlN 薄膜のエッチングには主にウェット エッチングとドライ エッチングがあり、エッチング速度、異方性、選択性、表面粗さなどの要件に応じて選択されます。
ウェット エッチングは、化学反応を利用して固体の薄膜を可溶性の製品に変換します。一般的に使用されるエッチング液には次のものがあります。
• リン酸 (H3PO4): 通常 80 ～ 90°C で使用され、c 軸配向 AlN 膜のエッチング速度は約 443nm/min (基板方向に垂直) です。エッチングにより、結晶欠陥により円錐構造が生じる場合があります。図 2 は、H3PO4 エッチング後に AlN 表面に形成された円錐構造を示しています。これは、膜内の積層欠陥と反転ドメインに関連しています。
• 水酸化カリウム (KOH) および水酸化テトラメチルアンモニウム (TMAH): アルカリ溶液は極性に依存して AlN をエッチングし、N 極性面は Al 極性面よりもはるかに速くエッチングされます。 TMAH は室温で 8000nm/min もの高速エッチングを可能にし、優れた異方性を示し、横方向のエッチングが最小限に抑えられるため、より厚い膜のパターニングに適しています。

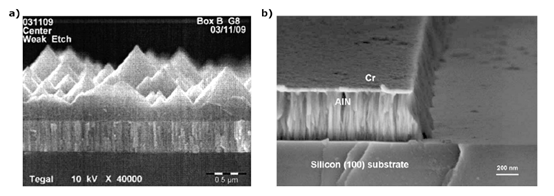

図2 窒化アルミニウム薄膜のウェットエッチングパターニング結果: a) 90℃、12.5%リン酸で10秒間エッチングした後のMo/AlN膜(厚さ300/1000nm)の断面SEM画像。 b) 25 wt% TMAH 溶液でのウェットエッチング後の Cr/AlN/Cr 構造の傾斜 SEM 画像
ドライ エッチング、特にプラズマ エッチングは、より高い異方性とパターン忠実度を提供し、MEMS デバイス製造の主流の技術となっています。
• 反応性イオンエッチング (RIE) および誘導結合プラズマ RIE (ICP-RIE): 塩素ベース (Cl2/BCl3/Ar) プラズマが最も一般的に使用される化学システムです。 BCl3 は表面の酸化アルミニウム (Al2O3) と残留水/酸素を効果的に除去し、エッチングの開始速度と均一性を向上させます。最適化された ICP-RIE プロセスにより、177nm/min という高いエッチング速度、80° に近い側壁角度、1nm 未満の表面粗さを達成できます。
• イオン ビーム エッチング (IBE): 物理スパッタリング プロセスで、エッチング速度は低いですが、ScAlN などの材料に適しており、表面粗さを効果的に低減します。

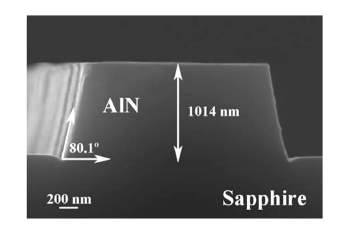

図 3 ICP-RIE ドライエッチングによりエッチングされた AlN の形態学的特性評価
エッチングプロセスの選択では、材料特性（結晶品質、極性など）、マスク材料（フォトレジスト、金属、または酸化物のハードマスク）、デバイスの構造要件を包括的に考慮する必要があります。 ScAlN のようなドープされた材料の用途が増えるにつれ、新しい材料の特性に適応するためにエッチング プロセスをさらに最適化する必要があります。
3. 窒化アルミニウム系デバイスの多様な応用
AlN と AlScN は、その優れた材料特性と成熟した製造技術を活用して、複数の分野で重要な用途を見出しています。
1) 家庭用電化製品およびセンサー
• 圧電マイクロマシン超音波トランスデューサ (PMUT): 指紋認識、医療画像処理などに使用されます。たとえば、110 × 56 PMUT アレイは 591 × 438 DPI の解像度を達成でき、表皮層と皮下層の両方の画像化を可能にします。
• マイクとスピーカー: AlN ベースの MEMS マイクは、低誘電損失や高い S/N 比などの利点を備え、航空音響測定において 39V/Pa もの高い感度を達成します。 AlNマイクロスピーカーは、低消費電力と小型サイズを特徴とし、音圧レベルは100dBを超えます。
• エナジーハーベスター: 周囲の振動をワイヤレスセンサーネットワークや埋め込み型医療機器 (リードレスペースメーカーなど) 用の電気エネルギーに変換します。 AlN カンチレバー エナジー ハーベスターは、210Hz の共振周波数で 55 ～ 56μW の電力を出力できます。
2) コミュニケーション分野
AlN はバルク弾性波 (BAW) フィルターおよび弾性表面波 (SAW) デバイスの主要な材料であり、特に 5G の高周波数帯域に適しています。高い動作周波数、高い Q 値、および高い電力処理能力を備えた BAW フィルタが主流になっています。 Sc ドーピングにより、AlScN フィルターは電気機械結合係数 K² が向上し、より広い部分帯域幅が可能になり、高いデータレートの通信要求に対応できます。
3) 産業および医療用途
• 圧力センサー: AlN 薄膜は、高感度、小型フォームファクターの圧力検出に使用されます。たとえば、輪郭モード共振器ベースのセンサーは、0 ～ 200kPa の範囲内で 16.51Hz/hPa の感度を達成します。
• 医療モニタリング: 柔軟で生体適合性のある AlN センサーにより、継続的で非侵襲的な血圧モニタリングと血管イメージングが可能になります。例えば、3×3mmのPMUTアレイは、生きた動物実験において動脈直径(約2.3μm)の微細な変化を監視できます。
要約すると、窒化アルミニウムとそのドープ材料システムは、その独特の圧電特性と強誘電特性、および CMOS プロセスとの優れた互換性により、MEMS および RF フロントエンド デバイスの中核材料となっています。 Sc などの元素をドーピングすると、圧電性能が大幅に向上し、強誘電性が導入され、フィルタリング、センシング、メモリにおける応用範囲が広がります。マイクロ/ナノ加工では、ウェットおよびドライエッチング技術の継続的な開発により、複雑な三次元構造の実現が可能になります。家庭用電化製品や通信インフラから産業用センシングやヘルスケアに至るまで、AlN ベースのデバイスは強力な活力と幅広い応用の可能性を示しています。将来の研究は、ドーピングプロセスの最適化、異種統合技術の改善、IoTおよび人工知能向けの新しいデバイスの革新にさらに焦点を当てる可能性があります。
研究用または産業用アプリケーションで AlN テンプレートが必要な場合は、次のアドレスまで電子メールでお問い合わせください。[email protected] と [email protected].
参考文献：
- RH オルソン、Z タン、M ダガティ (2020 年 3 月)。窒化アルミニウムのドーピングと薄膜圧電および強誘電体デバイスの性能への影響。 2020 IEEE Custom Integrated Circuits Conference (CICC) にて (pp. 1-6)。 IEEE。
- ピント、RM、ガンド、V.、カラザ、C.、ナガラジャ、KK、およびビナヤクマール、KB (2022)。圧電窒化アルミニウム薄膜: ウェットおよびドライ エッチング技術のレビュー。マイクロエレクトロニクス工学、257、111753。
- ST ハイダー、MA シャー、DG リー、S. ハー (2023)。窒化アルミニウムベースの圧電デバイスの最近のアプリケーションのレビュー。ええアクセス、11、58779-58795。
