AR コーティングされたサファイアウィンドウ

サファイアは六方晶系/ダイヤモンド構造を持ち、その特性は結晶方位に依存します。サファイア基板は C、R、A、M 面とランダムな配向を持ち、通常は重要ではない光学的または機械的用途に使用されます。ここで、Ｃ面配向は、最も強い硬度と機械的対称性を有する配向である。 C 面サファイアは通常、結晶固有の複屈折を除去するために光学用途に使用されます。 PAM-XIAMEN は、反射防止 (AR) コーティングされた C 面サファイア ウィンドウを提供できます。以下の特定のパラメーターを参考にしてください。

1.ARコーティングされたサファイアウィンドウ

PAM240625 – ARSA

2. の送信サファイアウィンドウ

サファイアは、その優れた光学特性により、中波赤外線透過窓にとって重要な材料となっています。しかし、中波赤外線におけるサファイアウィンドウの透過率(約85%)は期待を満たしておらず、高温環境では透過率も低下します。したがって、アプリケーションにおけるサファイア光学窓の高温透過率を改善することは重要な目標です。近年、サファイアガラス窓の高温透過率を向上させるために多くの努力が払われてきました。通常、サファイア上には 1 層または数層の反射防止膜がコーティングされます。

AR膜としては、MgF2、AlN、SiO2など様々な材料が選択されています。中でもSiO2膜は、低屈折率、低膨張係数、耐高温性、耐酸化性、サファイア基板との密着性などの特性を備えているため、重要な材料である。したがって、SiO2 薄膜は、赤外線窓用のサファイア上の反射防止層として使用するのに理想的な選択肢です。 Feng と Liu の研究は、両面を厚さ 650 nm の SiO2 膜でコーティングしたサファイアの平均透過率が、3000 ～ 5000 nm で約 86% から 96.43% に増加できることを示しています。コーティングされていないサファイアとコーティングされたサファイアの赤外線透過率をさまざまな温度で研究しました。温度が上昇しても、堆積膜の反射防止能力は大きく変化しません。 AR コーティングされたウィンドウの平均透過率は、コーティングされていないサファイアの平均透過率よりも高くなります。

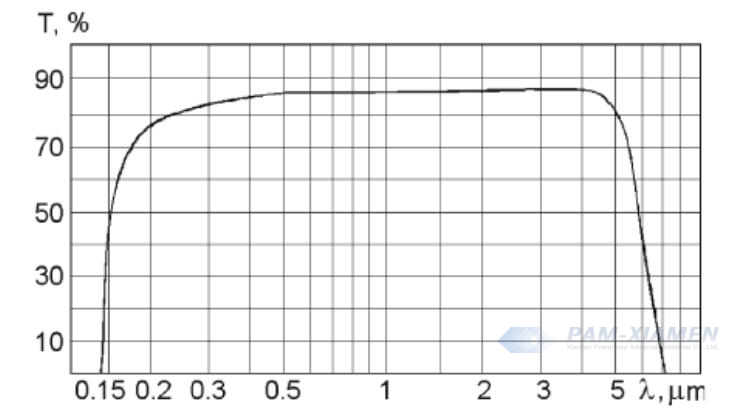

図 1 厚さ 1mm のコーティングされていないサファイアの典型的な透過率値（参考値）

3.AアプリケーションP展望ARコーティングの光学サファイアウィンドウ

コーティング技術はサファイアの透過率向上に大きな効果を発揮します。また、AR コーティングされたサファイアは以下の分野での応用が期待されています。

高出力レーザー: レーザーレーダー、レーザー切断機などの高出力レーザーには、高透過率で安定性の高い光学部品が必要です。コーティングされたサファイアは、より優れた光学性能を提供し、レーザーの効率を向上させることができます。

光通信: 光ファイバー通信では、光コンポーネントの透過率が通信品質に直接影響します。コーティングされたサファイアウィンドウは、光ファイバー通信システムの伝送速度と安定性を向上させることができます。

高性能分光計: 分光計には、高い透過率と高い安定性を備えた光学部品が必要です。 AR コーティングを施したサファイアは、優れた光学性能を提供し、分光計の分解能と測定精度を向上させます。

航空宇宙分野：航空宇宙分野では、光学部品は高温、低温、強地震などのさまざまな過酷な条件に耐える必要があります。コーティングされたサファイアウィンドウは高い安定性と機械的強度を備えており、極限環境でも優れた光学性能を維持できます。

詳細については、メールでお問い合わせください[email protected] と [email protected].
