4H-SiC パワーデバイスの性能と信頼性に対する機械的ストレスの影響

4H-SiC パワーデバイスの性能と信頼性に対する機械的ストレスの影響 +

PAM-XIAMEN は、PiN ダイオードおよび JBS ダイオードの製造用の 4H-SiC エピタキシャルウェーハを供給できます。技術的なパラメータの詳細については、お問い合わせください。[email protected].

4H-SiC は、その高い破壊電界強度、高い熱伝導率、および高い電子飽和ドリフト速度により、高電圧、高温パワーデバイスに理想的な材料として浮上しています。ただし、デバイスの製造、パッケージング、および動作中に機械的応力の存在は避けられず、材料間の熱の不一致、外部の機械的負荷、またはパッケージング圧力によって生じる可能性があります。最近の研究では、機械的ストレスがキャリア輸送特性 (ピエゾ抵抗効果) に影響を与えるだけでなく、格子欠陥の拡大を誘発し、デバイスの性能低下や故障につながる可能性があることが示されています。したがって、4H-SiC デバイスに対する機械的ストレスの多面的な影響を深く理解することは、デバイスの信頼性を高め、設計を最適化するために非常に重要です。

1. 機械的ストレスはピエゾ抵抗効果を介して SiC デバイスの電気的性能を調整します

機械的応力は結晶バンド構造を変化させ、キャリア移動度の変化をもたらします。これはピエゾ抵抗効果として知られる現象です。 4H-SiCについては、杉浦らの研究。 (2024) は、そのピエゾ抵抗係数 (π₁₁: 6.43×10) を示しています。^-11ペンシルベニア州^-1(p型)、-3.4×10^-11ペンシルベニア州^-1(n型); π₁₂: -5.12×10^-11ペンシルベニア州^-1(p型)、6.15×10^-11ペンシルベニア州^-1(n 型))、電子および正孔の移動度に対する応力応答の方向と大きさが決まります。図 1 に示すように、引張応力は電子の移動度を高めますが、正孔の移動度は減少させます。一方、圧縮応力は逆の効果をもたらします。この非対称な移動度の変化は、異なる構造を持つデバイスの電気特性に異なる影響を与えます。

• PiN ダイオード (バイポーラデバイス) の場合:杉浦らによるシミュレーション(2024) は、圧縮応力が正孔注入効率を大幅に改善することにより、p+ 基板 PiN ダイオードの順方向伝導能力を大幅に向上させることができることを実証しました (図 2)。逆に、引張応力は正孔移動度の低下によりオン抵抗を低下させます。降伏電圧はストレスによる影響をほとんど受けません。

• JBS ダイオード (ユニポーラデバイス) の場合:電流は主に電子輸送によって支配されるため、GPa レベルの引張応力により順方向伝導特性と逆方向阻止能力の両方を同時に最適化し、総合的な性能向上を実現します。圧縮応力は順方向特性を改善できますが、降伏電圧の一部が犠牲になります。

図 1 4H-SiC における応力による電子および正孔の移動度の計算された変化

図2 圧縮応力下におけるPiNダイオードの順方向JV特性

図3 GPaレベルの引張応力下におけるJBSダイオードの(a)順方向JV特性、(b)逆方向JV特性

2. 機械的ストレスは積層欠陥拡大の駆動力を調節することにより 4H-SiC デバイスの信頼性に影響を与える

バイポーラ 4H-SiC デバイス (PiN ダイオードなど) の場合、最も顕著な長期信頼性の問題はバイポーラ劣化であり、基底面転位からの単一ショックレー積層欠陥 (SSSF) の拡大によりオン抵抗の増加が引き起こされます。五龍らによる先駆的な実験。 (2019) は、このプロセスにおける機械的応力の決定的な役割を初めて明らかにしました。彼らは、ストライプ状 SSSF の膨張の閾値電流が応力の印加に応じて 100 A/cm2 以上変化する可能性があり、変化の方向は分解されたせん断応力の方向と SSSF のバーガースベクトルとの関係に依存することを発見しました (図 4)。

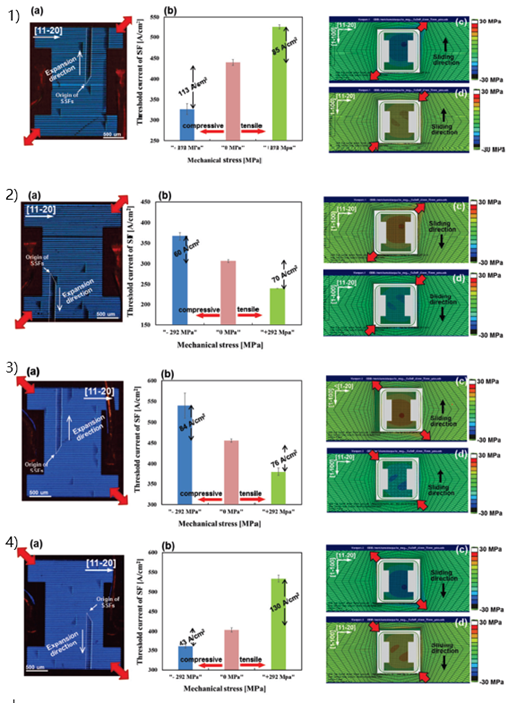

図 4 異なるサンプルタイプにおける SSSF 閾値電流と機械的応力の関係、および対応する分解せん断応力 FEM 解析

榊間らの研究(2020) は、この現象を物理メカニズムの観点から説明しました。彼らは、量子井戸作用（QWA）モデルに基づいて、SSSF拡大の正味の推進力は、積層欠陥エネルギー、キャリアトラップエネルギー、および適用される機械的仕事の間の競争から生じると指摘した。分解されたせん断応力は、b・τを通じてこの駆動力の増減に直接寄与します。^RSS学期。理論では、少数キャリア密度の閾値 (ρth) が分解されたせん断応力 (τ^RSS）（図5）。これは、SSSF の膨張を促進する応力がバイポーラ劣化の電流閾値を低下させ、その結果デバイスの信頼性が低下することを意味します。逆に、膨張を抑制する応力はデバイスの信頼性マージンを高めることができます。

図5 閾値少数キャリア密度の変化と分解せん断応力の変化の関係

機械的応力の二重影響メカニズムと設計への影響の概要

要約すると、4H-SiC パワーデバイスに対する機械的ストレスの影響は 2 つの経路に従います。

パフォーマンス経路 (ピエゾ抵抗効果):ストレス → 移動度の変化 → オン抵抗/リーク電流などの静的パラメータの変化。

信頼性経路 (欠陥ダイナミクス):応力 → せん断応力の解消 → SSSF 膨張駆動力の変化 → 双極性劣化閾値の変化。

これら 2 つのメカニズムは、デバイスの設計とパッケージングに、異なる、そして場合によっては矛盾する要件を課します。たとえば、PiN ダイオードの場合、性能を向上させる (オン抵抗を下げる) には圧縮応力を適用することが好ましい場合がありますが、これは同時に、特定の方向への SSSF 膨張の抑制 (つまり、信頼性の向上) にとって有益または有害となる可能性があるため、滑りシステムの方向の特定の分析が必要になります。 JBS ダイオードの場合、総合的な性能の最適化には GPa レベルの引張応力が最適な選択であり、その単極性の性質により、双極性劣化の懸念に影響されません。

機械的ストレスは 4H-SiC パワーデバイスの性能と信頼性に影響を与える重要な要素であり、「両刃の剣」のように作用することがわかります。上記で報告された研究は、複雑な応力状態下でのデバイスの動作を合理的に評価するための基礎を提供し、エンジニアリングの実践にとって重要な指針となる重要性を持っています。パッケージング設計では、さまざまなデバイスに好ましい応力状態を積極的に導入できます。たとえば、プレスパックパッケージングを使用して制御された圧縮応力を PiN ダイオードに適用する一方で、JBS ダイオードに高い値の引張応力を導入するために片持ち梁の統合を検討します。今後の研究では、デバイスレベルとシステムレベルの両方でこれら 2 つの応力効果を相乗的に最適化し、4H-SiC 材料の可能性を最大限に引き出して、より高性能で耐久性の高い新世代のパワーエレクトロニクスシステムを構築する必要があります。
