窒化アルミニウム (AlN) 中の不純物の影響: ドーピングメカニズムから光学特性および検出方法まで +
紫外発光デバイスの作製には、AlN on Si テンプレートおよび AlN on Sapphire テンプレートを使用できます。詳しくはこちらからご相談ください[email protected]
AlN はバンドギャップが広く、紫外線透過性に優れているため、深紫外線発光ダイオード (UVC-LED)、レーザー ダイオード、および検出器に理想的な材料です。しかし、実際の成長プロセスでは、不純物、特に酸素が必然的に結晶に取り込まれ、デバイスの性能に影響を与えます。研究によると、AlN 中の酸素不純物は通常、置換窒素サイト (On）、深いレベルの欠陥が生成され、他の空孔と結合することで複雑な欠陥中心が形成される可能性があり、光吸収および発光特性の変化につながります。したがって、不純物の混入メカニズム、分布パターン、性能への影響を理解することは、AlN ベースのデバイスの進歩にとって重要です。
1. 酸素不純物の発生源と分布: 表面粗さの重要な役割
酸素は AlN に含まれる最も一般的な不純物の 1 つで、その濃度は 10¹⁹ ～ 10²¹cm-3 に達します。有機金属化学気相成長 (MOCVD) 成長では、酸素の発生源として、反応器の漏れ、ガス ラインからの拡散、または原料物質の汚染が考えられます。特に、酸素不純物の濃度は成長条件（V/III比など）と弱い相関があるが、成長中の表面粗さと密接に関係していることが研究で判明しています。
ＡｌＮ表面が粗いと、より多くの非ｃ面（例えば、ｍ面、ａ面）が露出し、酸素原子に対するより強い吸着能力を示す。対照的に、平坦な C 面は酸素を吸着する能力が弱くなります。この現象は原子構造モデルで説明できます。c 面では、Al 原子は 3 つの N 原子と結合し、不対電子を 1 つだけ露出させることができます。一方、m 面または a 面では、Al 原子は 1 ～ 2 個の N 原子とのみ結合し、より多くの不対電子を露出させるため、環境の酸素原子をより容易に捕捉します。したがって、表面粗さは、AlN 中の酸素不純物の空間分布の均一性に直接影響します。

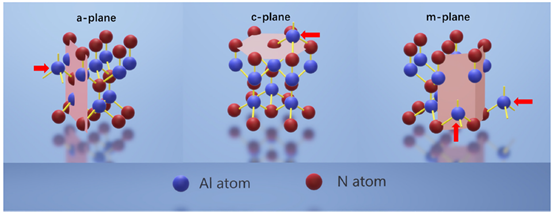

図1 遊離Al原子が異なる結晶面に付着する場合のMOCVD成長中の構造の違い
2. AlN の光学特性に対する不純物の影響
2.1 酸素不純物による光の吸収と発光
酸素不純物は、AlN に一連の光吸収バンドを導入します。理論計算によれば、置換型 OnDX センターとして機能し、2.22eV と 3.06eV にピークを持つ吸収バンドを引き起こす可能性があります。これらのバンドは、特に酸素濃度が 1019cm-3 を超える場合、可視紫外領域で実験的に観察された広い吸収バンドに対応し、吸収は 2eV からバンド端まで広がります。
さらに、カソードルミネッセンス (CL) スペクトルは、3 ～ 4 eV 付近の AlN 膜の発光ピークが酸素不純物に関連していることを明らかにしています。このルミネッセンスの強度は、最初は増加し、温度の上昇とともに減少しますが、これは典型的な熱消光挙動とは異なり、AlN 中の酸素不純物の不均一な分布を反映しています。

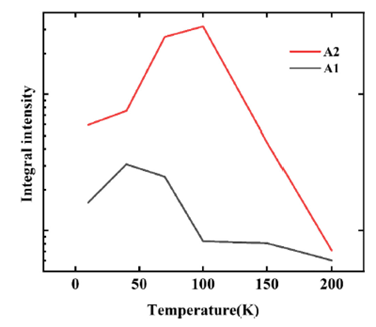

図2 AlN膜の温度による酸素不純物関連発光ピークの積分強度変化（サンプルA1、A2）

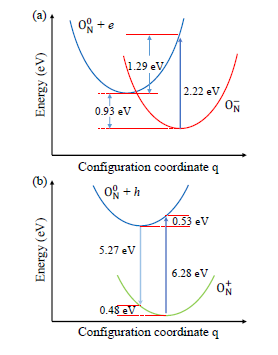

図 3 AlN の窒素サイトにおける置換型酸素不純物の配置座標図: O の光学遷移経路と対応する垂直遷移エネルギーNさまざまな充電状態で
2.2 炭素とシリコンの競争的ドーピング効果
炭素およびシリコンの不純物も、AlN の光学特性に大きな影響を与えます。実験によると、([O]+[Si])/[C] < 3.3 の場合、AlN では 265nm に強い吸収ピークが現れ、これは高炭素濃度での空孔欠陥の増加に関連しています。ただし、シリコンが主成分のサンプルは、明確な特徴的なピークのない指数関数的な吸収曲線を示します。

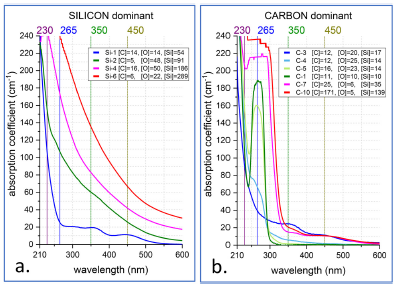

図 4 (a) 異なるシリコンドーピング濃度の AlN 結晶の吸収係数と波長の関係。 (b) 異なる炭素ドーピング濃度の AlN 結晶の吸収係数と波長の関係
3. 不純物濃度の迅速な検出と予測: 機械学習支援スペクトル分析
従来の二次イオン質量分析法 (SIMS) は不純物濃度を正確に測定できますが、破壊的でコストと時間がかかります。近年、紫外吸収分光法に基づく迅速かつ非破壊的な検出法が注目を集めています。研究では、ランダム フォレスト回帰モデルを利用して、吸収スペクトルを使用して AlN 中の C、O、および Si 濃度を予測しました。
このモデルは、210 ～ 600nm の吸収スペクトル範囲をカバーする、不純物濃度が異なる 37 セットの AlN サンプルを使用してトレーニングされました。結果は、特に炭素濃度が低いサンプルの場合、230nm での吸収係数が全体の不純物濃度 (OIC) とよく相関していることを示しています。ただし、モデルの予測精度はトレーニング データの範囲に大きく依存するため、固有の不純物の組み合わせを持つサンプルでは予測誤差が大きくなります。これは、将来の取り組みが、予測の堅牢性を向上させるために、サンプル ライブラリを拡張するか、より複雑なニューラル ネットワーク モデルを導入することに焦点を当てるべきであることを示唆しています。

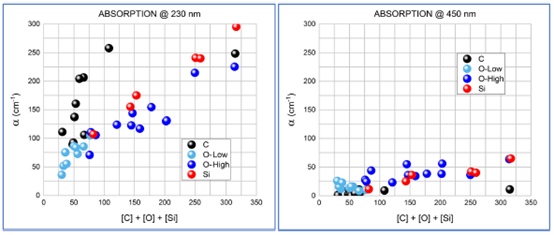

図5 不純物濃度が異なるAlNサンプルの230nmおよび450nmにおける吸収係数と総不純物濃度との関係

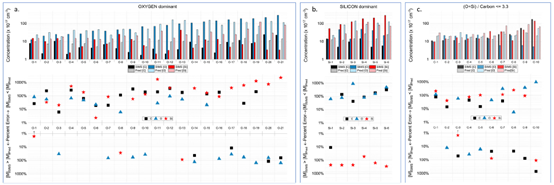

図6 (a)アンドープおよび酸素ドープAlN、(b)シリコンドープAlN、(c)炭素ドープAlNのSIMS測定値とランダムフォレストモデル予測値の比較
AlN への不純物、特に酸素の取り込みは表面形態に大きく影響され、非 c 面が露出した粗い表面は酸素原子をより容易に吸着し、不均一な不純物分布を引き起こします。酸素不純物は複数の吸収バンドを導入し、発光特性に影響を与えますが、炭素とシリコンの存在は競合ドーピング機構を通じて光吸収挙動を変化させます。 UV 吸収分光法と機械学習を組み合わせた方法は、不純物濃度を迅速かつ非破壊的に検出するための新しい経路を提供しますが、その信頼性は依然として、より包括的なトレーニング データとより高度なモデルの最適化に依存しています。
研究用または産業用アプリケーションで AlN ウェーハが必要な場合は、次のアドレスまで電子メールでお問い合わせください。[email protected] と [email protected].
参考文献：
- Zhang, Y.、Yang, J.、Liang, F.、Liu, Z.、Hou, Y.、Liu, B.、… & Zhao, D. (2024)。 AlN中の酸素不純物濃度と成長時の表面粗さの依存性。応用物理学ジャーナル、135(16)。
- ヤン、Q.、ライオンズ、JL、ゴードン、L.、ジャノッティ、A.、ヴァン デ ウォール、CG (2025)。 AlN 内の酸素不純物とその光吸収への影響。応用物理学レター、126(6)。
- クランプ、A.、ハートマン、C.、ビッカーマン、M.、ストラウビンガー、T. (2025)。ランダムフォレスト回帰を使用した 230 nm の吸収による AlN 単結晶中の不純物濃度の予測。 CrystEngComm、27(2)、184-190。
