シリコンのビッカース硬度に影響を与える要因の分析
PAM-XIAMEN は、次のような仕様のシリコン ウェーハを提供しています。https://www.powerwaywafer.com/silicon-wafer
単結晶シリコンのビッカース硬度は、物理的なパラメーターであるだけでなく、半導体製造プロセス全体にわたる重要な指標でもあります。結晶成長中の結晶方位の選択から、ウェーハ処理のプロセスパラメーターの最適化、デバイス準備の界面機構設計に至るまで、硬度の正確な制御がチップの性能と信頼性を直接決定します。半導体産業が 1nm プロセスに向けて進歩するにつれて、単結晶シリコンの機械的特性を特徴付ける精度は、マイクロメートル レベルの押し込み (従来のビッカース試験) からナノメートル レベルのその場測定 (SPM 技術など) に進化しました。硬度と結晶構造、欠陥、および表面状態の間の本質的な関係は、材料科学および材料工学の分野で今後も研究のホットスポットとなるでしょう。
1. 何を私ビッカースH熱意？
ビッカース硬さは、斜め圧入法により測定されます。この方法では、頂角136°のダイヤモンド正錐台圧子を使用し、選択した荷重(通常0.1kgf～10kgf)で材料表面に押し込みます。硬度値は、残留圧痕の対角長を測定することによって計算されます。式 HV=1.854F/d2ここで、F は加えられる荷重を表し、d は 2 本の対角線の平均長さを表します。

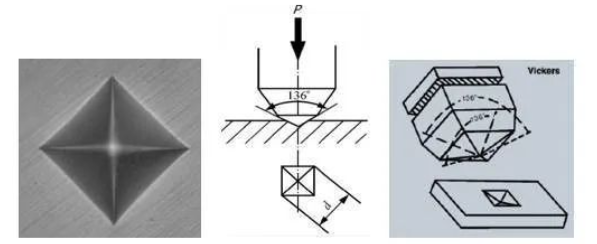

図1 ビッカース硬さ測定の模式図
ロックウェル硬さ測定やブリネル硬さ測定と比較して、ビッカース硬さ試験には大きな利点があります。第一に、その押し込みサイズは小さく（マイクロメートルレベル）、異方性の影響を受けやすく、結晶方位の異なる単結晶シリコンなどの材料の硬度の違いを正確に反映できます。 2つ目は、荷重適応性に優れており、薄膜や表層などの小さな領域を極めて軽い荷重で検査できることです。特に、厚さがわずか 0.5 ～ 1 mm の単結晶シリコン ウェーハなどの材料の非破壊検査に適しています。最後に、ビッカース硬さ試験ではデータの一貫性が良好であることが示され、異なる荷重下で測定された同じ材料の硬さ値は基本的に一貫しており、他の硬さ試験方法でよくある荷重依存の問題を効果的に回避できました。
2. ビッカースHの熱意SイングルCクリスタルシライコン
単結晶シリコンは、原子が面心立方格子に配置されたダイヤモンド立方構造を持っています。結晶セル内の各シリコン原子は、共有結合を通じて 4 つの隣接する原子に接続され、高度に対称的な空間ネットワークを形成します。この構造は、その機械的特性の重大な異方性を決定します。
<100> 結晶方位: 原子は大きな面間隔 (0.543nm) で正方格子状に配置され、ビッカース硬度は約 11.5GPa。
<110> 結晶方位: 原子は面間隔 0.392nm の長方形の格子状に配置され、硬度は 13.0GPa まで増加します。
<111> 結晶方位: 原子は密な三角形パターンで配置され、面間隔は最小 (0.314nm)、硬度は 13.5GPa に達します。
この違いは、異なる結晶方位の原子間の結合力の方向性によるものです。高密度に詰まった結晶方位 (<111> など) は、共有結合ネットワークを破壊するためにより高いエネルギーを必要とするため、変形に対してより強い耐性を示します。
温度が上昇すると、単結晶シリコン原子の熱振動が増大し、共有結合の有効結合エネルギーが減少し、ビッカース硬度が非線形減衰を示します。室温（25℃）では硬度は約12GPaですが、500℃まで温度が上昇すると硬度は8GPaを下回ります。この特性は、イオン注入後のアニールプロセスなどの高温処理における結晶の円形変形を制御するために重要です。
キー F俳優あヴィッカースに影響を与えるHの熱意Sアイコン
3.1 荷重とサイズの影響
荷重が100gf未満では、押し込み深さがサブミクロンレベルとなり、表層欠陥（酸化皮膜や加工ダメージなど）の硬度値への影響が著しく大きくなります。生体内と比較して表面原子の結合状態が異なるため、10gfの荷重下で測定した硬度は100gfの荷重下で測定した硬度より約5%高いことが研究によりわかっています。工業用テストでは、精度と面干渉のバランスをとるために、通常 25gf ～ 100gf の荷重が使用されます。
3.2 表面C条件とP加工中Dダメージ
切断損傷: ワイヤーソー切断後のウェーハの表面には微小亀裂と表面下の損傷層があり、硬度テスト値は理論値より 10% ～ 15% 低い場合があります。
研磨品質: 化学機械研磨 (CMP) 後の原子レベルの滑らかな表面 (粗さ <1nm) により、表面欠陥が除去され、硬度測定が理論値に近づきます。
酸化層の影響: 自然酸化層 (厚さ約 2nm の SiO2) の硬度 (約 8GPa) はバルク単結晶シリコンの硬度よりもはるかに低いため、テスト前にエッチングによって除去する必要があります。
3.3 結晶欠陥と不純物
転位や空孔などの結晶欠陥は、欠陥周囲の原子結合強度が弱まるため、局所的な硬度を低下させる可能性があります。ドーピング原子 (P、B など) が硬度に及ぼす影響は濃度に依存します。低濃度ドーピング (<1e19cm)-3) can cause negligible hardness changes, while high concentration doping (such as heavily doped Si: P) may lead to a slight increase in hardness (about 2%~3%).
