P형 얇은 게르마늄 웨이퍼 | 태양전지
PAM-XIAMEN은 p형 전자 등급 게르마늄(Ge) 웨이퍼를 제공합니다. 게르마늄은 화학 원소입니다. 화학 기호는 Ge입니다. 원자번호는 32, 원자량은 72.64로 IVA족 원소에 속합니다. 따라서 게르마늄 전자 구성에는 32개의 전자가 있어야 합니다. Ge 웨이퍼의 뛰어난 결정학적 특성과 독특한 전기적 특성으로 인해 얇은 게르마늄 웨이퍼는 MOS 장치, 우주 태양전지, 지상 태양전지, 센서, 적외선 광학, 고휘도 LED, 나노전자 트랜지스터 응용 및 기타 여러 반도체 응용 분야를 포함한 다양한 응용 분야에 사용됩니다. 다음 사양의 얇은 게르마늄 웨이퍼를 구입할 수 있습니다.
1. 단결정 박형 게르마늄 웨이퍼 사양 (PAM190314-Ge)
항목 1 :
| P 유형 얇은 게르마늄 웨이퍼 | |
| 크기 | 4” |
| 직경 | 100 +/-0.25mm |
| 정위 | <100> <111> 방향으로 6도 또는 9도 꺼짐 |
| 유형 / 도펀트 | 피/가 |
| 두께 | 175 +/- 10 음 |
| 비저항 | (0.74-2.81)E-2 옴-cm |
| 기본 플랫 길이 | 32 +/-1mm |
| EPD | <= 300cm-2 |
| 활 | <=10um |
| 경사 | <=10um |
| TTV | <= 15um |
| 전면 | 우아한 |
| 뒷면 | 에칭 |
| 가장자리 표면 마무리 | 원통형 접지 |
| 표면 조도(Ra) | <=5A |
| 에피 준비 | 예 |
| 패키지 | 단일 웨이퍼 컨테이너 |
Mark: 얇은 게르마늄 웨이퍼의 표면 처리를 위해 한쪽 면은 에피택시 성장을 위해 에피 준비 연마되고 다른 면은 광 전송을 위해 거울처럼 연마될 수 있습니다.
항목 2: PAM210701-GE
| 투기. | 단위 | |
| 성장 방법 | VGF | |
| 전도도 유형 | SCP | |
| 비저항 | 0.005~0.03 | 옴 cm |
| EPD | <300 | 횟수/cm2 |
| 직경 | 150±0.2 | MM |
| 두께 | 210~240 | 음 |
| 정위 | (100) (111) ± 0.5° 방향으로 6° 벗어남 | |
| 메이저 플랫 오리엔테이션 | <100> ±0.2° | |
| 메이저 플랫 길이 | 15±1 | MM |
| 가장자리 반경 | N / A | |
| 앞면 | 우아한 | |
| 뒷면 표면 | 다이아몬드 그라운드 | |
| 잉곳 CC | 2.000E+17~3.000E+18 | |
| TTV | ≤15 | 음 |
| 경사 | ≤40 | 음 |
| 활 | ≤30 | 음 |
| 레이저 마크 | 주상복합 아파트 맞은편 | |
| 에피 준비 | YES |
항목 3 :
| 도핑되지 않은 Ge 웨이퍼 | |
| 크기 | 4” |
| 직경 | 100 +/-0.25mm |
| 정위 | <100>+/-0.5deg. |
| 유형 / 도펀트 | 도핑 |
| 두께 | 500+/- 10음 |
| 비저항 | >30옴-cm |
| 기본 플랫 길이 | 32 +/-1mm |
| EPD | <= 10000cm-2 |
| 전면 | 우아한 |
| 뒷면 | 에칭 |
| 가장자리 표면 마무리 | 원통형 접지 |
| 표면 조도(Ra) | <=5A |
| 에피 준비 | 예 |
| 패키지 | 단일 웨이퍼 컨테이너 |
2. 게르마늄 특성
게르마늄은 고체 물질이므로 실온에서 산소와 반응할 수 없습니다. 게르마늄 경도는 그다지 높지 않아 매우 부서지기 쉽습니다. 게르마늄은 금속과 비금속의 성질 때문에 전기 전도성을 갖고 있습니다. 게르마늄 결정 구조 다이어그램:
게르마늄 밴드 갭은 온도가 올라갈수록 감소합니다. 빨간색 원으로 강조 표시된 부분을 참조하십시오.

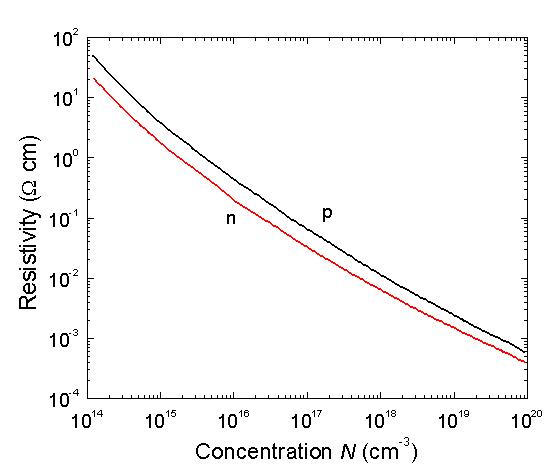

다음 그림은 게르마늄 저항률과 불순물 농도 사이의 관계를 보여줍니다.
3. Solar Ge 웨이퍼 기반 게르마늄 결정성장 연구
태양광 게르마늄 웨이퍼는 주로 지상/우주 태양광 발전소, 초고휘도 자동차 LED 조명, 장비용 충전 장치 등의 건설에 사용됩니다. 현재 얇은 게르마늄 웨이퍼를 제조하려면 초크랄스키(Czochralski) 방법 또는 수직 경사 응고 방법이 주로 사용됩니다. CZ와 VGF의 주요 차이점은 CZ 방법은 빠르고 제어가 가능하지만 낮은 전위 밀도 게르마늄 단결정을 성장시키는 것이 더 어렵다는 것입니다. 다음을 포함한 몇몇 반도체 웨이퍼 회사PAM-하문는 단결정 성장 매개변수를 최적화하기 위해 Czochralski 게르마늄 단결정 용해로의 열장 시스템을 독립적으로 설계하고 개선했으며, 또한 적합한 저전위 P형 게르마늄 단결정을 성장시킬 수도 있습니다.
전위 밀도는 크리스탈 게르마늄 웨이퍼의 품질을 결정하는 중요한 매개 변수 중 하나입니다. 열응력과 결정온도는 결정의 전위밀도 분포에 영향을 미치는 주요 요인이다. 실제 생산에서는 획득고순도 단결정 게르마늄 기판전위밀도가 낮은 것 자체가 문제이다. CZ법으로 저전위 게르마늄 단결정을 얻기 위해 러시아의 한 회사가 부유 도가니법에 관한 관련 연구를 진행한 바 있다. 열장에는 주 도가니와 용융물에 떠 있는 추가 내부 도가니가 포함됩니다. 보온성을 위해 측면과 바닥에 흑연 펠트 단열재를 사용했습니다. 메인 히터는 메인 도가니의 게르마늄 용융물을 가열하고, 용융물 표면 위에 위치한 서브 히터는 결정 주변을 가열합니다. 또한, 독일 연구자들은 게르마늄 단결정 성장에 도가니 없는 접촉 VGF 방법도 제안했습니다. 기존의 게르마늄 결정과 비교하여 분리된 성장결정은 구조적 완성도가 우수하고, 부착된 성장결정에 비해 전위값이 10배 이상 낮습니다. 이는 성장 과정에서 도가니 벽과 결정 사이의 접촉이 없어 열 응력과 열기계적 응력이 감소하기 때문일 수 있습니다.
즉, Ge 단결정 전위 밀도를 제어하는 것은 얇은 게르마늄 웨이퍼의 고품질을 보장하는 중요한 방법 중 하나입니다.
4. 자주 묻는 질문:
1분기: Ge(211)에 대해서는 여전히 관심이 있습니다. Ge(211)로 300um을 만들 수 있나요?
ㅏ: 네, PAM-XIAMEN에서는 Ge(211)의 두께를 300um로 만들 수 있지만 400um 두께가 더 좋습니다.
2분기: 일반적으로 저항률이 5~40ohm.cm인 경우 Ge(111)를 사용하는 경우가 거의 없다는 의견에 따르면 Ge(111) 비도핑(저항률>40ohm.cm)이 광학 응용 분야에 많이 사용되므로 방향 <111>이 도핑되지 않은 경우 투과율에 차이가 있습니까?
ㅏ: 게르마늄(111)을 도핑하지 않은 경우 투과율이 n형보다 약간 우수합니다.
3분기: "epi-ready" Ge 웨이퍼 연마를 위해 별도의 화학적 공정 없이 섭씨 500~600도 등의 초고진공 열세정으로 간단히 산화물층을 제거할 수 있나요?
우리는 동일한 실행에서 기판과 다른 기판을 함께 배치하여 몇 가지 추가 테스트를 시도할 것입니다. 그런 다음 다음 라운드를 위해 Ge 웨이퍼를 어디서 구매할지 결정할 것입니다. 귀하의 웨이퍼 단가는 다른 것보다 약간 낮지만 성능을 보장해야 합니다.
ㅏ: 네, 에피가 준비된 게르마늄 웨이퍼는 에피택시로에 들어간 후 고온에서 탈산됩니다. 특정 온도는 다양한 장비의 설정과 에피택시 공정의 요구 사항에 따라 달라집니다. 그러나 확실히 우리의 GE 웨이퍼는 이 시점에서 다른 공급업체의 웨이퍼와 동일할 것입니다.
4분기: 게르마늄 웨이퍼를 세척하는 방법은 무엇입니까?
ㅏ: 게르마늄판은 특정 소재를 사용하여 유체역학적 세척기에서 세척해야 하며, 연마된 면의 무결성을 유지해야 합니다. 세탁 후 xx 또는 xx까지 제품을 건조시켜야 합니다. 세척된 플레이트에는 입자 크기가 0.2um보다 크고 30개 이하인 줄무늬, 얼룩 및 먼지 입자가 없어야 합니다. (201210)
게르마늄 세척에 대한 자세한 내용은 이메일을 보내주십시오[email protected].
자세한 내용은 이메일로 문의해 주세요.[email protected]및[email protected].
