Caracterização Elétrica de GaN em SiC HEMT Wafer

Na pesquisa de fronteira em dispositivos eletrônicos de potência e RF, os parâmetros elétricos intrínsecos dos wafers epitaxiais - particularmente as propriedades de transporte do gás de elétrons bidimensional (2DEG) - determinam diretamente a resposta de frequência, a densidade da corrente de saída e as margens de confiabilidade dos dispositivos resultantes. Para universidades e institutos de pesquisa, os materiais epitaxiais não devem apenas atender às especificações de projeto, mas também fornecer uniformidade quantificável de wafer completo, variação rastreável de lote para lote e metodologias de teste reproduzíveis, apoiando assim estudos de mecanismos, modelagem de dispositivos e otimização de processos.

Este artigo toma wafers epitaxiais GaN HEMT baseados em SiC como exemplo para descrever sistematicamente seus principais parâmetros de caracterização elétrica e métodos de teste, e apresenta dados típicos de uniformidade medida, com o objetivo de fornecer aos pesquisadores uma referência para seleção de materiais e avaliação de qualidade.

1. Seleção de substrato e projeto de estrutura epitaxial

Substratos de SiC, com condutividade térmica de ~490 W/(m·K) e incompatibilidade de rede com GaN de aproximadamente 3,5%, oferecem vantagens insubstituíveis de dissipação de calor em aplicações de RF de alta potência. Tomando como exemplo um wafer epitaxial GaN HEMT baseado em SiC de 4 polegadas, a estrutura de camada típica é a seguinte. A introdução da camada de inserção AlN aumenta a descontinuidade da polarização e melhora significativamente a mobilidade 2DEG, enquanto a composição graduada e o design da espessura da camada tampão servem para reduzir a densidade de deslocamento de rosqueamento - um aspecto de considerável importância para estudos sobre tensão de ruptura e densidade de estado de interface.

Resultados de uniformidade multiponto de wafer completo:

Fig. 1 Resistência da folha e coeficiente Hall em vários locais de teste em um wafer epitaxial GaN-on-SiC de 4 polegadas

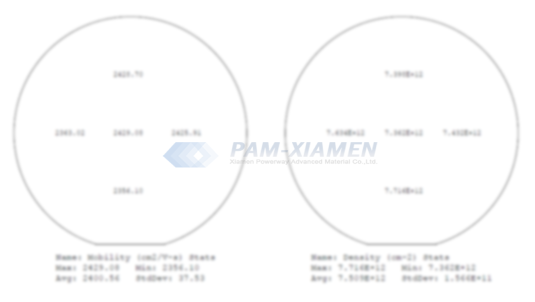

Fig. 2 Mobilidade e densidade da folha transportadora em vários pontos de teste em um wafer epitaxial GaN-on-SiC de 4 polegadas

PAM-XIAMEN oferece suporte à personalização da espessura da barreira AlGaN, composição de Al, espessura da camada de inserção de AlN e esquemas de estrutura de camada tampão para atender aos requisitos de projeto experimental de tópicos de pesquisa especializados, como engenharia de polarização, regulação de tensão ou física de confiabilidade e, ao combinar processos de crescimento MOCVD de precisão com caracterização Hall abrangente, fornece soluções epitaxiais que não apenas atendem às metas de projeto, mas também são acompanhadas por documentação de dados totalmente rastreáveis, facilitando assim o desenvolvimento inovador de dispositivos de RF e módulos de potência de alta eficiência. Para mais detalhes, entre em contato:[email protected].

2. Principais parâmetros elétricos e suas implicações físicas

Para heterojunções AlGaN/GaN, as medições de efeito Hall produzem quatro grandezas de saída principais, cada uma correspondendo a mecanismos físicos distintos e implicações de dispositivo:

• Resistência da folha (Ω/sq):Reflete a condutividade do 2DEG e está diretamente relacionada à resistência. Sua uniformidade total do wafer (desvio padrão/média) serve como um indicador sensível para avaliar a estabilidade da temperatura de crescimento e das distribuições de fluxo de gás.
• Coeficiente Hall (m³/C):O sinal indica o tipo de portador (negativo para elétrons), e seu valor absoluto, combinado com o campo magnético e a corrente, pode verificar independentemente a magnitude da densidade da folha, auxiliando na distinção de contribuições de camadas condutoras paralelas (por exemplo, vazamento de buffer).
• Mobilidade (cm²/(V·s)):O critério de qualidade de material mais amplamente considerado, governado pela rugosidade interfacial, desordem da liga e espalhamento de fônons. Nas medições Hall dependentes da temperatura, a relação mobilidade-temperatura pode ainda ser usada para identificar o mecanismo de dispersão dominante.
• Densidade da folha de suporte (cm⁻²):Determinado pela composição do Al, espessura e força de polarização da camada AlGaN, afeta diretamente a corrente máxima de saturação e a transcondutância do dispositivo.

3. Métodos de teste: Van der Pauw e In‑Line Non‑Contact Hall

O método Van der Pauw é convencionalmente empregado como técnica de caracterização padrão na indústria, realizando pelo menos oito combinações de corrente-tensão em quatro contatos ôhmicos para eliminar os efeitos de resistência de contato e extrair com precisão a resistência da folha e o coeficiente Hall. Este método foi validado por padrões internacionais de semicondutores e é adequado para análise precisa de transporte de materiais de filme fino de heterojunção.

Para necessidades de inspeção de lotes, a medição Hall de reflexão por micro-ondas sem contato é usada como uma abordagem complementar, permitindo medições rápidas e não destrutivas da resistência da folha, mobilidade e concentração de transportadores no wafer, com uma faixa de medição que cobre 100–20.000 cm²/(V·s), tornando-a ideal para feedback rápido durante iterações de desenvolvimento de processos.

Se você precisa de wafer epitaxial GaN para pesquisa ou para aplicações industriais, entre em contato conosco pelo e-mail[email protected] e [email protected].

Referência:

Qiao, D., Ni, X., Fan, Q. e Gu, X. (2025). Um método de fabricação aprimorado para medição de mobilidade Van Der Pauw em epitaxia GaN em substratos condutores e não condutores. Revestimentos, 15(4), 491.
