Undersökning av slagmekanismen för ytjämnhet på den optiska responsen hos Epsilon-Near-Zero SiC-substrat +
PAM-XIAMEN kan leverera Epsilon-Near-Zero SiC-substrat för vetenskaplig forskning, och vänligen kontakta på[email protected]för fler specifikationer.
Epsilon-Near-Zero (ENZ) media är material eller metamaterial med en dielektricitetskonstant som närmar sig noll, vilket väcker betydande uppmärksamhet på grund av deras stöd för nya vågfenomen som superkoppling och geometrioberoende resonanser. Deras praktiska tillämpning är emellertid kraftigt begränsad av materialförluster och ytjämnhet. Jämfört med de omfattande studerade plasmoniska systemen förblir inverkan av ytjämnhet på ENZ-media oklart, och teoretiska förutsägelser är motsägelsefulla: å ena sidan gör det extremt starka normala elektriska fältet vid ENZ-gränssnittet det känsligt för störningar; å andra sidan kan dess mycket stora effektiva våglängd ge robusthet till geometriska variationer. För att lösa denna kontrovers, Navajas et al. systematiskt undersökt mekanismen genom vilken ytråhet på nanoskala till hundra nanometerskala påverkar det optiska svaret, med hjälp av kiselkarbid (SiC) som plattform.
1. Experimentella metoder och provberedning
Experimentet använde 4H-SiC-substrat, där ytjämnhet i olika skalor avsiktligt infördes via djup reaktiv jonetsning. Genom att exakt justera parametrar som gassammansättning, exponeringstid, tryck och temperatur, uppnåddes en kontrollerad gradientvariation av grovhet från några få nanometer till flera hundra nanometer. Ytmorfologi karakteriserades noggrant med atomkraftsmikroskopi (AFM), och reflektansspektra mättes med hjälp av en Fourier-transform infraröd (FTIR) spektrometer med hög upplösning.
Fig. 1 Jämförelse av ytmorfologi och reflektansspektrumutveckling av SiC-prover:
(a–d) 3D-yttopografibilder mätta med AFM, med RMS-råhetsvärden på 3,0 nm, 24,0 nm, 68,8 nm respektive 298,3 nm, som tydligt visar gradientförändringen i ytmorfologi; (e–h) Motsvarande FTIR-reflektansspektra, som tydligt visar hela processen med spektral utveckling från det typiska SiC-svaret till en dubbeltoppsstruktur när grovheten ökar.
2. Experimentella resultat och analys
2.1 Känslighetseffekt av småskalig grovhet
I provet med en RMS på 3nm överensstämmer reflektansspektrumet till stor del med den teoretiska förutsägelsen för ett idealiskt plant substrat, men uppvisar tre distinkta resonansdippar inom ENZ-bandet (λ=10,63, 10,35, 10,17μm). Dessa resonansegenskaper motsvarar propagerande ytfononpolaritoner (SPhPs) respektive longitudinell optisk fononkoppling. Detta fenomen indikerar att även minimal ojämnhet avsevärt kan störa ENZ-gränsförhållandena genom att excitera närfälts högvågskomponenter.
Noterbart, även om denna koppling förbättrar modinteraktion, leder den inte till en signifikant minskning av reflektansen, vilket återspeglar den specifika känsligheten hos ENZ-media för småskaliga störningar.
2.2 Lägesövergång på mellanliggande skalor
När RMS ökar till 24nm och 68,8nm visar reflektansen i SPhP-bandet en icke-linjär och signifikant minskande trend. Vid denna tidpunkt är den karakteristiska storleken på de grova strukturerna jämförbar med storleken på lokaliserade SPhP-resonatorer, vilket effektivt stimulerar lokaliserade SPhP-resonanser. Av särskilt intresse är uppkomsten av en zonvikt longitudinell optisk (ZFLO) fononresonanstopp vid λ=11,92μm, vilket ger direkta bevis för grovhetsförmedlad fonon-fotonkoppling.
2.3 Robusthet Prestanda för storskalig ojämnhet
I provet med en RMS på 298,3nm utvecklas reflektansspektrumet till en typisk dubbeltoppsstruktur, med toppar stabilt placerade vid ENZ-våglängden (λLO=10,3μm) och TO-våglängden (λTILL=12,55 μm). I skarp kontrast till den betydande försämringen som observerats i SPhP och dielektriska band, är förändringen i reflektans inom ENZ-bandet relativt liten, vilket tydligt visar dess starka robusthet mot grovhet i hundra nanometerskala.
3. Numerisk simulering och fältdistributionsvalidering
För att på djupet förstå de fysiska mekanismerna bakom de experimentella fenomenen etablerade forskarna en tvådimensionell periodisk grovhetsmodell för numeriska fullvågssimuleringar. Den grova profilen konstruerades genom att överlagra tre sinusformade funktioner.
Simuleringsresultaten återgav inte bara kvalitativt den evolutionära trenden för de experimentella reflektansspektra utan, ännu viktigare, avslöjade de rumsliga fältfördelningsegenskaperna för olika polaritoniska fenomen.

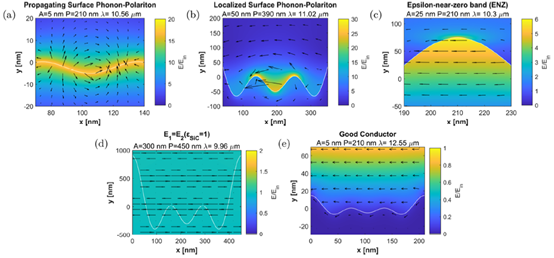

Fig. 2 Huvudsakliga polaritoniska fenomen exciterade i det grova SiC-substratet och deras elektriska fältfördelningar:
(a) Fältfördelning av spridande SPhP som färdas längs gränssnittet vid Re(ε) = -1;
(b) Nanoresonatorlägen bildade av lokaliserade SPhPs i specifika grova strukturer;
(c) Typisk fördelning av det starka normala elektriska fältet vid ENZ-våglängden;
(d) Enhetlig fältfördelning på grund av undertryckt spridning vid ε ≈ 1;
(e) Rumsliga egenskaper hos fältsvaret som liknar en bra ledare vid TO-våglängden.
Vid ENZ-våglängden bekräftar den elektriska fältfördelningen förekomsten av ett starkt normalt elektriskt fält inuti SiC-substratet, som härrör från kontinuitetstillståndet för den normala förskjutningsvektorn vid gränssnittet.
Studier avslöjar den flerskaliga stötmekanismen för ytjämnhet på det optiska svaret hos ENZ-SiC-substrat:
- Nanoskala:Påverkar främst ENZ-bandet specifikt genom spännande longitudinella fononer och starka ENZ-fält.
- Hundra nanometer skala:ENZ-bandet uppvisar betydande robusthet, med reflektansspektrum som visar en stabil dubbeltoppsstruktur.
- Mellanliggande övergångsskala:Roughness främjar effektivt lokal SPhP-resonans och ZFLO-fononkoppling, vilket erbjuder möjligheter för design av nya fotoniska enheter.
Oavsett om du behöver SiC-substrat för forskning eller för industriella tillämpningar, vänligen kontakta oss via e-post på[email protected] och [email protected].
Referenser:
- Navajas, D., Pérez-Escudero, JM, Martinez-Hernandez, ME, Goicoechea, J., & Liberal, I. (2023). Ta itu med påverkan av ytjämnhet på kiselkarbidsubstrat med nästan noll epsilon. ACS photonics, 10(9), 3105-3114.
- Navajas, D., Pérez-Escudero, JM, & Liberal, I. (2024, september). Utforska ytråhet i epsilon-nära-noll material. År 2024 artonde internationella kongressen om konstgjorda material för nya vågfenomen (metamaterial) (s. 1-3). IEEE.
