MOS vs SBD Grade SiC Substrat

Kiselkarbid (SiC), som ett representativt tredje generationens halvledarmaterial, erbjuder exceptionella egenskaper inklusive ett brett bandgap (3,26 eV för 4H-SiC), elektriskt fält med högt kritiskt genombrott (~2,5 MV/cm) och hög värmeledningsförmåga (4,9 W/cm·K), vilket gör det unikt fördelaktigt i högspännings-, högspännings-, högspännings- och högeffektselektronik. Prestanda och tillförlitlighet hos SiC-kraftenheter styrs dock till stor del av den kristallina kvaliteten på substratmaterialet.

Kommersiella 6-tums N-typ 4H-SiC-substrat klassificeras vanligtvis i P-MOS-kvalitet och P-SBD-kvalitet. Båda kvaliteterna delar samma resistivitet och polytyp, men skiljer sig kritiskt i defektkontrollstandarder – med MOS-kvalitetsspecifikationer som är enhetligt strängare än SBD-klass. Är denna skillnad en verklig kvalitetsfördel, eller bara en återspegling av olika testkriterier? För forskare är att klargöra den underliggande fysiska logiken en förutsättning för korrekt substratval.

Den här artikeln tillhandahåller en systematisk, professionell analys för akademiska forskare över tre dimensioner: kvantitativa defektspecifikationer, mekanismerna genom vilka defekter påverkar enhetens prestanda och kostnadsindustrins verklighet.

1. Jämförelse av specifikation: nyckelkvalitetsmått för MOS-grade kontra SBD-grade SiC-substrat

Skillnaderna mellan P-MOS- och P-SBD-kvalitetssubstrat återfinns inte i grundläggande parametrar som polytyp eller resistivitet – båda är 4H-polytyp, med resistiviteter i intervallet 0,015–0,025 Ω·cm. Den verkliga skillnaden ligger i densitetskontrollen av olika kristallina defekter. Med ett 6-tums SiC-substrat som exempel:

Produkt	6-tums kiselkarbidsubstrat
Kvalitet	P-MOS-betyg	P-SBD-betyg
polytyp	4H
Resistivitet	0,015–0,025 ohm·cm
Micropipe Density (MPD)	≤0,2/cm²	≤0,5/cm²
Total Dislokation Density (EPD)	≤4000/cm²	≤8000/cm²
Threading Edge Dislocation (TED)	≤3000/cm²	≤6000/cm²
Basalplanets dislokation (BPD)	≤1000/cm²	≤2000/cm²
Threading Screw Dislocation (TSD)	≤600/cm²	≤1000/cm²
Stackningsfelområde	≤0,5 %	≤1%

Kontakta vårt tekniska team för skräddarsydda urvalslösningar:[email protected]

Jämförelsen ovan visar tydligt att substrat av P-MOS-kvalitet upprätthåller kvalitetsstandarder 1,7 till 2,5 gånger strängare än P-SBD-kvalitet över alla viktiga defektmått – mikrorör, dislokationer (EPD/TED/BPD/TSD) och staplingsfel. Dessa skillnader är inte godtyckliga "tiering" utan har sina rötter i enhetens fysik: kanalregionen i en MOSFET är extremt känslig för substratdefekter, vilket kräver ett nästan "noll-defekt" substrat, medan SBD:er har relativt högre tolerans.

2. Varför har MOSFET högre krav på SiC-substratkvalitet?

2.1 Grundläggande skillnader i enhetsstruktur

Skillnaden i defekttolerans mellan MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors) och SBDs (Schottky Barrier Diodes) härrör från deras fundamentalt olika funktionsprinciper.

En SBD är en tvåterminalsenhet vars kärna är Schottky-barriären bildad vid metall-halvledargränssnittet. Strömtransport sker främst nära metall-halvledarövergången och är relativt okänslig för djupbulksubstratdefekter. Även med en måttlig täthet av dislokationer i substratet, så länge de inte direkt påverkar barriärområdet, kan anordningen fortfarande fungera adekvat.

En MOSFET är däremot en treterminalsenhet vars kärnfunktionalitet bygger på en ledande kanal belägen mellan två P-brunnsregioner. Denna kanal bär hela strömmen under på-tillståndet, och dess integritet bestämmer direkt MOSFET:s överföringsegenskaper. Kanalbildning kräver exakt gate-spänningsmodulering av bärarkoncentrationen vid SiC/SiO₂-gränssnittet, vilket kräver exceptionellt hög kristallin perfektion och gränsytenhetlighet från substratet. Alla substratdefekter – särskilt dislokationer som fortplantar sig genom epilagret – kan direkt störa fördelningen av elektriska fält och bärartransportegenskaper inom kanalområdet.

Fig. 1 Tvärsnittsschema för (a) 4H-SiC Schottky-barriärdiod (SBD) och (b) MOS-kondensator (MOSC)

2.2 Specifika effekter av olika defekter på MOSFET-prestanda

(1) Mikrorör – den mest dödliga defekten

Mikrorör är ihåliga kärndislokationer i SiC-kristaller och är extremt skadliga defekter. Forskning har länge visat att mikrorör avsevärt minskar enhetens genombrottsspänning på grund av deras ihåliga kärnstruktur. Varje mikrorör kan fungera som en lokal koncentrationspunkt för elektriska fält, vilket orsakar för tidigt sammanbrott vid förspänningar långt under den designade spänningen. För MOSFETs som måste motstå höga blockeringsspänningar är närvaron av mikrorör nästan oacceptabel. Det är just därför substrat av MOS-kvalitet tvingar fram en mikrorörstäthet på ≤0,2/cm², medan SBD-kvalitet tillåter upp till 0,5/cm² – en skillnad som kan tyckas liten men som har betydande konsekvenser för utbytet i kraftchips med stor yta.

(2) Dislokationer – Hot mot haverispänning och tillförlitlighet

Dislokationer är de vanligaste kristallina defekterna i SiC-substrat, främst bestående av gängskruvdislokationer (TSD), gängkantsdislokationer (TED) och basalplansdislokationer (BPD). Studier indikerar att dislokationsdefekter i SiC-skivor utgör en risk för MOSFET-nedbrytningsspänningen. I MOSFET:er kan dislokationer introducera ytterligare rekombinationscentra eller läckagevägar i kanalregionen, vilket leder till minskad genombrottsspänning och ökad läckström utanför tillståndet.

Basalplansdislokationer (BPD) förtjänar särskild uppmärksamhet – de har identifierats som grundorsaken till bipolär nedbrytning i SiC MOSFET-kroppsdioder. Under kroppsdiodledning utlöser elektron-hålsrekombination expansionen av staplingsfel från BPD, vilket bildar staplingsfel i driftområdet, vilket ökar kroppsdiodens framåtspänningsfall och på-motstånd. Denna försämring inträffar under långvarig enhetsdrift och representerar en av de mest kritiska tillförlitlighetsproblemen för SiC MOSFET:er.

Däremot är SBD mindre känsliga för dislokationer. Hatakeyama et al. rapporterade att om epilagerdefektdensiteten är tillräckligt låg – med dislokationsdensiteter i storleksordningen 10000 cm⁻² – kan långtidstillförlitligheten hos MOSFET-gateoxiden under 3MV/cm elektriskt fält säkerställas. Detta förklarar varför substrat av SBD-kvalitet tillåter högre dislokationsdensiteter (EPD ≤8000/cm²), medan MOS-kvalitet kräver kontroll vid ≤4000/cm².

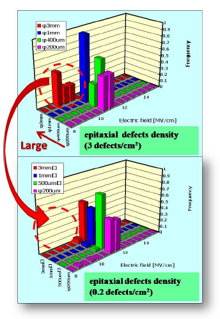

Fig. 2 Inverkan av SiC epilagerdefektdensitet på gateoxidens elektriska fältstyrka

(3) Staplingsfel – direkt hot mot epilagerkvaliteten

Staplingsfelen i substratet kommer att penetrera in i det epitaxiella lagret för att bilda stripe layer faults (BSF), som direkt påverkar kvaliteten på det epitaxiala lagret. Det epitaxiella lagret är det område där MOSFET-kanalen och driftregionen är belägna, och dess kvalitet avgör direkt enhetens elektriska prestanda. MOS-nivåsubstratet kontrollerar staplingsfelområdet till ≤0,5 %, medan SBD-nivån slappnar av till ≤1 %.

Chu et al. (2022) gav ytterligare experimentella bevis på enhetsnivå: genom att använda en enkel SBD-struktur för att utvärdera kvaliteten på epitaxiella skikt, fann man att SBD-avkastningsförlusten för epitaxiella skikt på skivor med hög defektdensitet var så hög som 45 %, medan den för låg-defektprover endast var 17 %, och det fanns signifikanta skillnader i läckströmsfördelningen mellan de två; Utbytesförlusten för MOS-kondensatorer är emellertid inte signifikant korrelerad med defektdensitet och är inte lämplig för utvärdering av substratkvalitet.

Fig. 3 Kumulativa fördelningar av omvänd läckström för epitaxiella SBD:er vid olika omvända förspänningar: (a) –5V, (b) –10V, (c) –15V, (d) –20V

För SiC-enhetsutvecklare är det avgörande att förstå denna fysiska logik: val av substrat handlar inte bara om att välja "bättre" eller "billigare" - det handlar om exakt matchning baserat på enhetsstruktur och experimentella mål.

Oavsett om du behöver SiC-substrat för forskning eller för industriella tillämpningar, vänligen kontakta oss via e-post på[email protected] och [email protected].



Referenser:

1. Fukuda, K., Kinoshita, A., Ohyanagi, T., Kosugi, R., Sakata, T., Sakuma, Y., … & Arai, K. (2010, juli). Inverkan av bearbetning och materialdefekter på de elektriska egenskaperna hos SiC-SBD och SiC-MOSFET. I Materialvetenskapsforum (Vol. 645, s. 655-660). Trans Tech Publications Ltd.
2. Chu, KW, Tseng, CW, Tsui, BY, Wu, YCS, Yang, CJ och Hsu, C. (2022, mars). En utvärdering för kvalitetsinspektion av epitaxiallager och kraftigt dopat 4H-SiC-substrat av enkel Schottky-barriärdiod och MOS-kondensator. 2022 IEEE 34th International Conference on Microelectronic Test Structures (ICMTS) (sid. 1-4). IEEE.
